187850

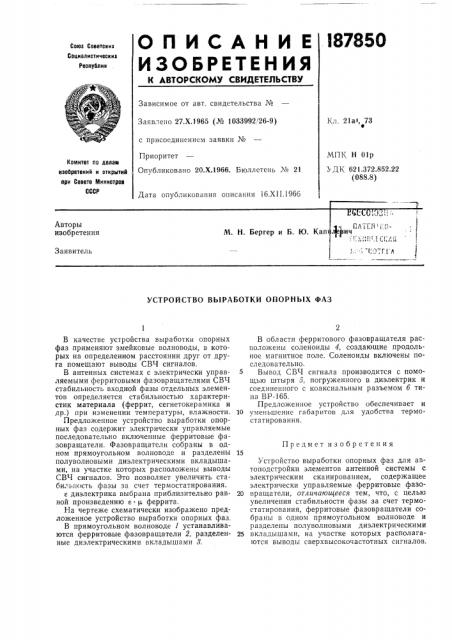

ОПИСАНИ Е
ИЗОБРЕТЕНИЯ к авто скомм свидит льствю
Союз Соеетскит
Социалистическиз
Республик
Зависимое от авт, свидетельства №
Заявлено 27.X.1965 (¹ 1033992!26-9) с присоединением заявки №
Приоритет
Опубликовано 20.Х.1966. Бюллетень № 21
1(л. 21а>, 73 е
М1П(Н 01р
Ъ ДК 621.372.852.22 (088.8) Комитет по делам изобретениЯ и открытиЯ ори Совете Ыинистров
СССР
Дата опубликования описания 16.XI I.1966
УСТРОЙСТВО ВЫРАБОТКИ OHOPHblX ФАЗ
В области ферритового фазовращателя расположены соленоиды 4, создающие продольное магнитное поле. Соленоиды включены последовательно.
Вывод СВЧ сигнала производится с помощью штыря 5, погруженного в диэлектрик и соединенного с коаксиальным разъемом 6 типа BP-165, Предложенное устройство обеспечивает и
10 уменьшение габаритов для удобства термостатирования.
Устройство выработки опорных фаз для автоподстройки элементов антенной системы с электрическим сканированием, содержащее электрически управляемые ферритовые фазо20 вращатели, отличающееся тем, что, с целью увеличения стабильности фазы за счет термостатирования, ферритовые фазовращатели собраны в одном прямоугольном волноводе и разделены полуволновыми диэлектрическими
25 вкладышами, на участке которых располагаются выводы сверхвысокочастотных сигналов.
В качестве устройства выработки опорных фаз применяют змейковые волноводы, в которых на определенном расстоянии друг от друга помещают выводы СВЧ сигналов.
В антенных системах с электрически управляемыми ферритовыми фазовращателями СВЧ стабильность входной фазы отдельных элементов определяется стабильностью характеристик материала (феррит, сегнетокерамика и др.) при изменении температуры, влажности.
Предложенное устройство выработки опорных фаз содержит электрически управляемые последовательно включенные ферритовые фазовращатели. Фазовращатели собраны в одном прямоугольном волноводе и разделены полуволновыми диэлектрическими вкладышами, на участке которых расположены выводы
СВЧ сигналов. Это позволяет увеличить стабильность фазы за счет термостатирования. е диэлектрика выбрана приблизительно равной произведению е и, феррита.
На чертеже схематически изображено предложенное устройство выработки опорных фаз.
В прямоугольном волноводе 1 устанавливаются ферритовые фазовращатели 2, разделенные диэлектрическими вкладышами 8.
Предмет изобретения
18785О
