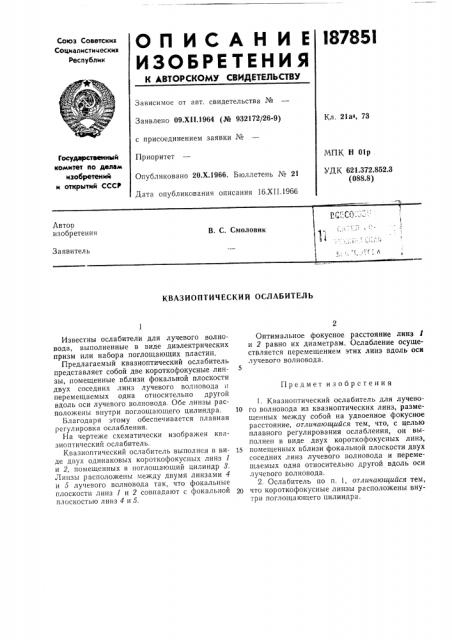

О П И С А Н И E I8785I

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 21а4, 73

Заявлено 09.XII.1964 (№ 932172/26-9) с присоединением заявки №

Приоритет

Опубликовано 20.Х.1966. Бюллетень № 21

Дата опубликования описания 16.XII.1966 в1ПК H Olp .

УДК 621.372.852.3 (088.8) Государственный комитет по делам изобретений и открытий СССР

КВАЗИОПТИЧЕСКИй ОСЛАБИТЕЛЪ

Предмет изобретения

Известны ослабители для лучевого волновода, выполненные в виде диэлектрических призм или набора поглощающих пластин.

Предлагаемый квазиоптический ослабитель представляет собой две короткофокусные линзы, помещенные вблизи фокальной плоскости двух соседних линз лучевого волновода перемещаемых одна относительно другой вдоль оси лучевого волновода. Обе линзы расположены внутри поглощающего цилиндра.

Благодаря этому обеспечивается плавная регулировка ослабления.

На чертеже схематически изображен квазиоптический ослабитель.

Квазиоптический ослабитель выполнен в виде двух одинаковых короткофокусных линз 1 и 2, помещенных в поглощающий цилиндр 8.

Линзы расположены между двумя линзами 4 и 5 лучевого волновода так, что фокальные плоскости линз 1 и 2 совпадают с фокальной плоскостью линз 4 и 5.

Оптимальное фокусное расстояние линз и 2 равно их диаметрам. Ослабление осуществляется перемещением этих линз вдоль оси лучевого волновода.

1. Квазиоптический ослабитель для лучево10 го волновода из квазиоптических линз, размещенных между собой на удвоенное фокусное расстояние, отличающийся тем, что, с целью плавного регулирования ослабления, он выполнен в виде двух короткофокусных линз, 15 помещенных вблизи фокальной плоскости двух соседних линз лучевого волновода и перемещаемых одна относительно другой вдоль оси лучевого волновода.

2. Ослабитель по и. 1, отличающийся тем, 20 что короткофокусные линзы расположены внутри поглощающего цилиндра.

187851

Редактор И. С, Грузова

Заказ 3632/17 Тираж 1175 Формат бум. 60X90 /з Объем О,1 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр, Серова, д. 4

Типография, пр. Сапунова, 2

Составитель Х. Игуеи

Техред Л. Бриккер

Корректоры: В. В. Крылова и Е. Д. Курдюмова
