Реферат

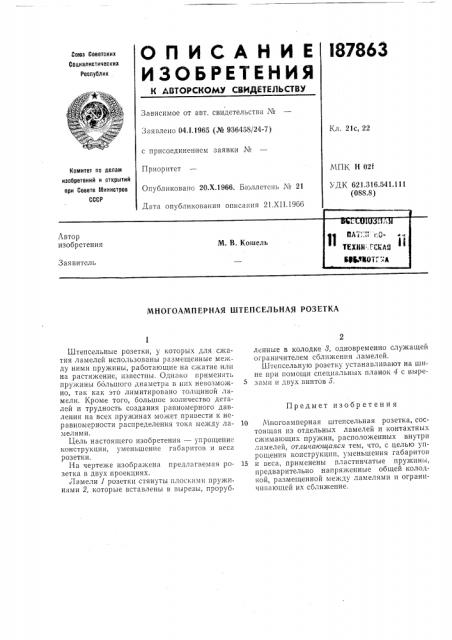

О П И С А Н И Е I87863

И 3 О БР ЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 04.1.1965 (№ 936458/24-7) Кл. 21с, 22 с присоединением заявки №

Приоритет

Опубликовано 2О.Х.1966. Бюллетень ¹ 21

Дата опубликования описания 21.XI1.196á

МПК Н 02f

УДК 621.316.541.111 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

МНОГОАМПЕРКАЯ ШТЕПСЕЛЬНАЯ РОЗЕТКА

Предмет изобретения

Штепсельные розетки, у которых для сжатия ламелей использованы размещенные меж ду ними пружины, работающие на сжатие или на растяжение, известны. Однако применять пружины большого диаметра в них невозможно, так как это лимитировано толщиной ламели. Кроме того, большое количество деталей и трудность создания равномерного давления на всех пружинах может привести к неравномерности распределения тока между ламелями.

Цель настоящего изобретения — упрощение конструкции, уменьшение габаритов и веса розетки.

На чертеже изображена предлагаемая розетка в двух проекциях.

Ламели 1 розетки стянуты плоскими пружинами 2, которые вставлены в вырезы, прорубленные в колодке 8, одновременно служащей ограничителем сближения ламелей.

Штепсельную розетку устанавливают на шине при помощи специальных планок 4 с выре5 замп и двух винтов 5.

10 Многоамперная штепсельная розетка, состоящая из отдельных ламелей и контактных сжимающих пружин, расположенных внутри

",àìåëåé, отличающаяся тем, что, с целью упрощения конструкции, уменьшения габаритов

15 и веса, применены пластинчатые пружины, предварительно напряженные общей колодкой, размещенной между ламелями и ограничивающей их сближение.

187863

Составитель М. Зарецкий

Техред Л. Бриккер Корректоры; В. В. Крылова и О. Б. Тюрина

Редактор E. Кречетова

Типография, пр. Сапунова, д. 2

Заказ 3756/3 Тираж 1550 Формат бум 60X90 /8 Объем 0,13 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
