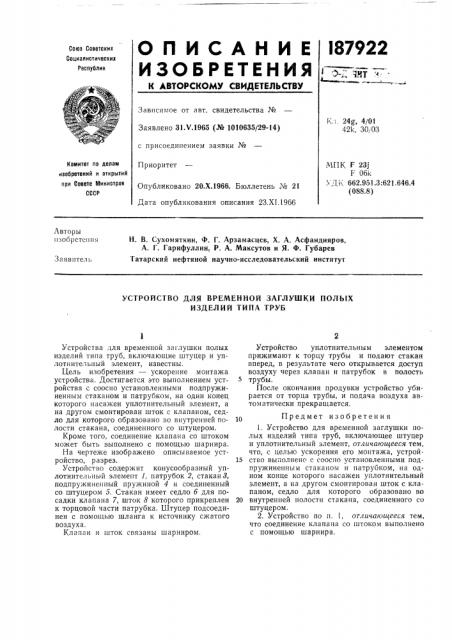

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 24g, 4/01

42k, 30 03

Заявлено 31.Ч.1965 (№ 1010635/29-14) с присоединением заявки №

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК F 23j

I- Обк

УД К 662.951.3:621.646.4 (088.8) Приоритет

Опубликовано 20.Х.1966. Бюллетень № 21

Дата опубликования описания 23.XI.1966

Авторы пзоорстепия

Н. В. Сухомяткин, Ф. Г. Арзамасцев, Х. A. Асфандияров, А. Г. Гарифуллин, P. А. Максутов и Я. Ф. Губарев

Татарский нефтяной научно-исследовательский институт

Заявитель

УСТРОЙСТВО ДЛЯ ВРЕМЕННОЙ ЗАГЛУШКИ ПОЛЬ!Х

ИЗДЕЛИЙ ТИПА ТРУБ

Устройства для временной заглушки полых изделий типа труб, включающие штуцер и уплотнительный элемент, известны.

Цель изобретения — ускорение монтажа устройства. Достигается это выполнением устройства - соосно установленными подпружиненным стаканом и патрубком, на один конец которого насажен уплотнительный элемент, а на другом смонтирован шток с клапаном, седло для которого образовано во внутренней полости стакана, соединенного со штуцером.

Кроме того, соединение клапана со штоком может быть выполнено с помощью шарнира.

На чертеже изображено описываемое устройство, разрез, Устройство содержит конусообразный уплотнительный элемент 1, патрубок 2, стакан 8, подпружиненный пружиной 4 и соединенный со штуцером 5. Стакан имеет седло 6 для посадки клапана 7, шток 8 которого прикреплен к торцовой части патрубка. Штуцер подсоединен с помощью шланга к источнику сжатого воздуха.

Клапан и шток связаны шарниром.

Устройство уплотнительным элементом прижимают к торцу трубы и подают стакан вперед, в результате чего открывается доступ воздуху через клапан и патрубок в полость

5 трубы.

После окончания продувки устройство убирается от торца трубы, и подача воздуха автоматически прекращается.

10 Предмет изобретения

1, Устройство для временной заглушки полых изделий типа труб, включающее штуцер и уплотнительный элемент, отличающееся тем, что, с целью ускорения его монтажа, устрой15 ство выполненс с сооспо установленными подпружиненным стаканом и патрубком, на одном конце которого насажен уплотнительный элемент, а на другом смонтирован шток с клапаном, седло для которого образовано во

20 внутренней полости стакана, соединенного со штуцером.

2. Устройство по и. 1, от гичаюгиееся тем, что соединение клапана со штоком выполнено с помощью шарнира.

187922

Составитель Яахметова

Корректоры С. H. Соколова и А. М. Смак

Техред Л. К. Ткаченко

Редактор В. Сорокии

Типография, пр. Сапунова, 2

Заказ 3449 1 Тираж 2025 Формат бум. 60);90/8 Объем 0,13 пзд. л. Подппс ;o

Ц!)ИИПИ Комитета по делам изобретепий и открыгий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
