Протез среднего уха

Протез среднего уха

Иллюстрации

Показать все

Реферат



l87940

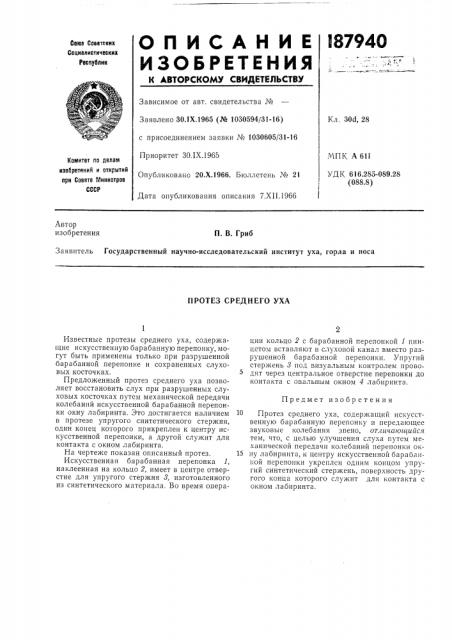

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сома Советскик

Социалиотичеокик

Реопублик

Зависимое от авт. свидетельства №

Заявлено 30.1Х.1965 (№ 1030594/31-16) с присоединением заявки № 1030605/31-16

Приоритет 30. IX.1965

Опубликовано 20,Х.1966, Бюллетень № 21

Кл. 30d, 28

МПК А 611

УДК 616.285-089.28 (088.8) Комитет по делам иаобретений и открытий при Совете Министров

СССР

Дата опубликования описания 7.XII 1966

Автор изобретения

П. В. Гриб

Заявитель Государственный научно-исследовательский институт уха, горла и носа

ПРОТЕЗ СРЕДНЕГО УХА

Предмет изобретения

Известные протезы среднего уха, содержащие искусственную барабанную перепонку, могут быть применены только при разрушенной барабанной перепонке и сохраненных слуховых косточках.

Предложенный протез среднего уха позволяет восстановить слух при разрушенных слуховых косточках путем механической передачи колебаний искусственной барабанной перепонки окну лабиринта. Это достигается наличием в протезе упругого синтетического стержня, один конец которого прикреплен к центру искусственной перепонки, а другой служит для контакта с окном лабиринта.

На чертеже показан описанный протез.

Искусственная барабанная перепонка 1, наклеенная на кольцо 2, имеет в центре отверстие для упругого стержня 8, изготовленного из синтетического материала. Во время операции кольцо 2 с барабанной перепонкой 1 пинцетом вставляют в слуховой канал вместо разрушенной барабанной перепонки. Упругий стержень 3 под визуальным контролем проводят через центральное отверстие перепонки до контакта с овальным окном 4 лабиринта.

Протез среднего уха, содержащий искусственную барабанную перепонку и передающее звуковые колебания звено, отличающийся тем, что, с целью улучшения слуха путем механической передачи колебаний перепонки ок15 ну лабиринта, к центру искусственной барабанной перепонки укреплен одним концом упругий синтетический стержень, поверхность другого конца которого служит для контакта с окном лабиринта.

187940

Составитель С. В. Пыжов

Редактор А. И. Пименова Техред Л. К. Ткаченко Корректоры: О, Б. Гюрина и В. В. Крылова

Заказ 3657/7 Тираж 500 Формат бум. 60X90 /8 Объем 0,1 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2
