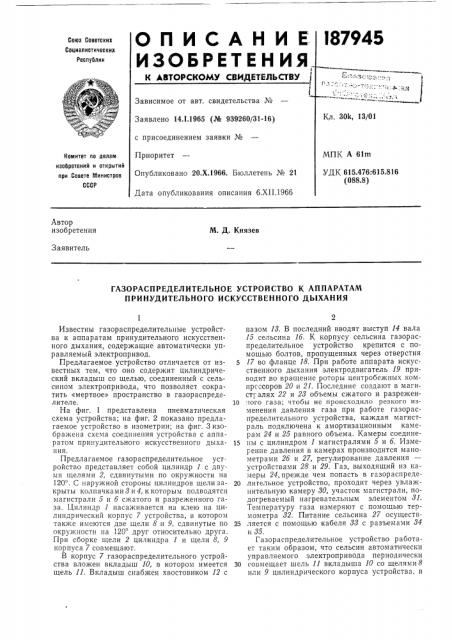

Е 87945

ОПИСАНИЕ.

ИЗОЬРИтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик и,-Зависимое от авт. свидетельства ¹

Кл. 30k, 13/01

Заявлено 14Л.1965 (№ 939260/31-16) с присоединением заявки №

Приоритет

Опубликовано 20.Х.1966. Бюллетень № 21

Дата опубликования описания 6.XII.1966

МПК А 61m

УДК 615.476:615.816 (088.8) Комитет по делам изобретений и открытий при Совете IVIHHMGTpOB

СССР

Автор изобретения

М. Д. Князев

Заявитель

ГАЗОРАСПРЕДЕЛИТЕЛЪНОЕ УСТРОЙСТВО К АППАРАТАМ

ПРИНУДИТЕЛЬНОГО ИСКУССТВЕННОГО ДЫХАНИЯ

Известны газораспределительные устройства к аппаратам принудительного искусственного дыхания, содержащие автоматически управляемый электропривод.

Предлагаемое устройство отличается от известных тем, что оно содержит цилиндрический вкладыш со щелью, соединенный с сельсином электропривода, что позволяет сократить «мертвое» пространство в газораспределителе.

На фиг. 1 представлена пневматическая схема устройства; на фиг. 2 показано предлагаемое устройство в изометрии; на фиг, 3 изображена схема соединения устройства с àïïàратом принудительного искусственного дыхания, Предлагаемое газораспределительное устройство представляет собой цилиндр 1 с дву. ,IH щелями 2, сдвинутыми по окружности на

120 . С наружной стороны цилиндров щели закрыты колпачками 8 и 4, к которым подводятся магистрали 5 и б сжатого и разреженного газа. Цилиндр 1 насаживается на клею на цилиндрический корпус 7 устройства, в котором также имеются две щели 8 и 9, сдвинутые по окружности на 120 друг относительно друга.

При сборке щели 2 цилиндра 1 и щели 8, 9 корпуса 7 совмещают.

В корпус 7 газораспределительного устройства вложен вкладыш 10, в котором имеется щель (1. Вкладыш снабжен хвостовиком 12 с пазом 18. В последний вводят выступ 14 вала

15 сельсина 1б, К корпусу сельсина газораспределительное устройство крепится с помощью болтов, пропущенных через отверстия

5 17 во фланце 18. При работе аппарата искусственного дыхания электродвигатель 19 приводит во вращение роторы центробежных компрсссоров 20 и 21. Последние создают в магист1 алях 22 и 28 объемы сжатого и разрежен10 ного газа; чтобы не происходило резкого изменения давления газа при работе газораспределительного устройства, каждая магистраль подключена к амортизационным камерам 24 и 25 равного объема. Камеры соедине15 ны с цилиндром 1 магистралями 5 и б. Измерение давления в камерах производится манометрами 2б и 27, регулирование давления— устройствами 28 и 29. Газ, выходящий из камеры 24, прежде чем попасть в газораспреде20 лительное устройство, проходит через увлажнительную камеру 80. участок магистрали, подогреваемый нагревательным элементом 81.

Температуру газа измеряют с помощью термометра 82. Питание сельсина 27 осуществ25 ляется с помощью кабеля 88 с разъемами 84 и 85.

Газораспределительное устройство работает таким образом, что сельсин автоматически управляемого электропривода периодически

Зо совмещает шель 11 вкладыша 10 со щелями 8 или 9 цилиндрического корпуса устройства, в

187945

Фиг Z

Составитель Е. Я. Ланцбург

Реактор A. И. Пименова Техред Л. К. Ткаченко Корректоры: М. П. Ромашова и T. Н. Костикова

Заказ 3656/8 Тираж 525 Формат бум. 60Y90 /з Обьем 0,2l изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Минис|ров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 результате чего газ нагнетается или отсасывается из легких экспериментального животного, т. е. осуществляется принудительное искусственное дыхание.

Предмет изобретения

Газораспределительное устройство к аппаратам принудительного искусственного дыхания в основном для исследовательских работ с животными, содержащее автоматически управляемый электропривод, отличающееся тем, что, с целью сокращения «мертвого» простран5 ства, оно содержит цилиндрический вкладыш со щелью, соединенный с сельсином автоматически управляемого электропривода.
