Устройство для поддержания заданной концентрации наркотика в организме пациента

Устройство для поддержания заданной концентрации наркотика в организме пациента

Иллюстрации

Показать все

Реферат

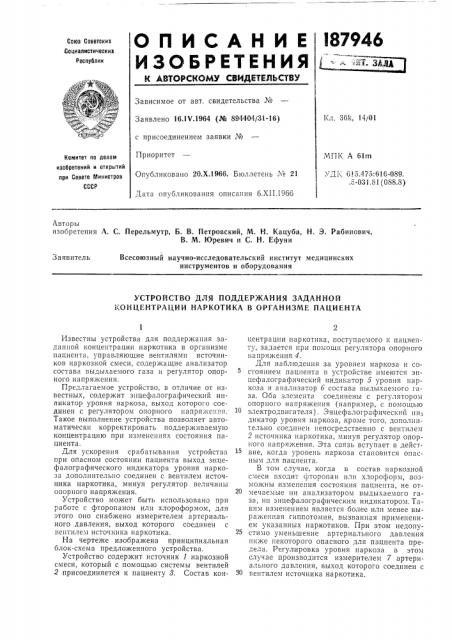

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 16.1Ч.1964 (№ 894404/31-16) Кл. 30k÷ 14/01 с присоединением заявки №

Приоритет

Опубликовано 20.Х.1966. Бюллетень ¹ 21

Дата опубликования описания 6.XII.1966

МПК А 61m

Комитет по делам изобретений и открытий при Совете Министров

СССР,",Дт 616 jg 616 08тт . =.-031.81 (088.8) Авторы изобретения А. С. Перельмутр, Б. В, Петровский, М. Н. Кацуба, H. 3. Рабинович, В. М. Юревич и С. Н. Ефуни

Всесоюзный научно-исследовательский институт медицинских инструментов и оборудования

Заявитель

УСТРОЙСТВО ДЛЯ ПОДДЕРЖАНИЯ ЗАДАННОЙ

КОНЦЕНТРАЦИИ НАРКОТИКА В ОРГАНИЗМЕ ПАЦИЕНТА

Известны устройства для поддержания заданной концентрации наркотика в организме пациента, управляющие вентилями источников наркозной смеси, содержащие анализатор состава выдыхаемого газа и регулятор опорного напряжения.

Предлагаемое устройство, в отличие от известных, содержит энцефалографический индикатор уровня наркоза, выход которого соединен с регулятором опорного напряжсння.

Такое выполнение устройства позволяет автоматически корректировать поддерживаемую концентрацию при изменениях состояния пациента.

Для ускорения срабатывания устройства при опасном состоянии пациента выход энцефалографического индикатора уровня наркоза дополнительно соединен с вентилем источника наркотика, минуя регулятор величины опорного напряжения.

Устройство может быть использовано при работе с фторопаном или хлороформом, для этого оно снабжено измерителем артериального давления, выход которого соединен с вентилем источника наркотика.

На чертеже изображена принципиальная блок-схема предложенного устройства.

Устройство содержит источник 1 наркозной смеси, который с помощью системы вентилей

2 присоединяется к пациенту 8. Состав кон= центрации наркотика, поступаемого к пациенту, задается при помощи регулятора опорного напряжения 4.

Для наблюдения за уровнем наркоза и состоянием пациента в устройстве имеются энцефалографический индикатор 5 уровня наркоза и анализатор 6 состава выдыхаемого газа. Оба элемента соединены с регулятором опорного напряжения (например, с помощью электродвигателя). Энцефалографический ин-, дикатор уровня наркоза, кроме того, дополнительно соединен i:åïoñðåäñòâåííî с вентилем

2 источника наркотика, минуя регулятор опорного напряжения, Эта связь вступает в действие, когда уровень наркоза становится опасным для пациента.

В том случае, когда в состав наркозной смеси входит фтарапан или хлороформ, ВОЗможны изменения состояния пациента, не отмечаемые ни анализатором выдыхаемого газа, ни энцефалографическим индикатором. Таким изменением является более или менее выраженная гиппотомия, вызванная применением указанных наркотиков. При этом недопу25 стима уменьшение артериального давления ниже некоторого опасного для пациента предела. Регулировка уровня наркоза в этом случае производится измерителем 7 артериального давления, выход которого соединен с з0 гентилем источника наркотика.

187946

Предмет. изобретения

Составитель Е. Я. Ланцбург

Редактор А. И. Пименова Техред Л. К. Ткаченко Корректоры: М. П. Ромашова и Т. Н. Костикова

Заказ 3656!9 Тираж 525 Формат бум. 60+90 /з Объем 0,13 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография пр. Сапунова, 2

1. Устройство для поддержания заданной концентрации наркотика в организме пациента, управляющее вентилями источников наркозной смеси, содержащее анализатор состава выдыхаемого газа и регулятор опорного напряжения, отличающееся тем, что, с целью автоматической корректировки поддерживаемой концентрации при изменениях состояния пациента, оно содержит энцефалографический индикатор уровня наркоза, выход которого соединен, например, при помощи электродвигателя с регулятором опорного напряжения.

2. Устройство по п, 1, отличающееся тем, что, с целью ускорения его срабатывания при опасном изменении состояния пациента, выход энцефалографического индикатора уровня наркоза дополнительно соединен с вентилем источника наркотика, минуя регулятор величины опорного напряжения.

3. Устройство по п, 2, отличающееся тем, 10 что, с целью использования его при работе с фторопаном или хлороформом, оно содержит измеритель артериального давления, выход которого соединен с вентилем источника наркотика.
