Патент ссср 187958
Иллюстрации
Реферат

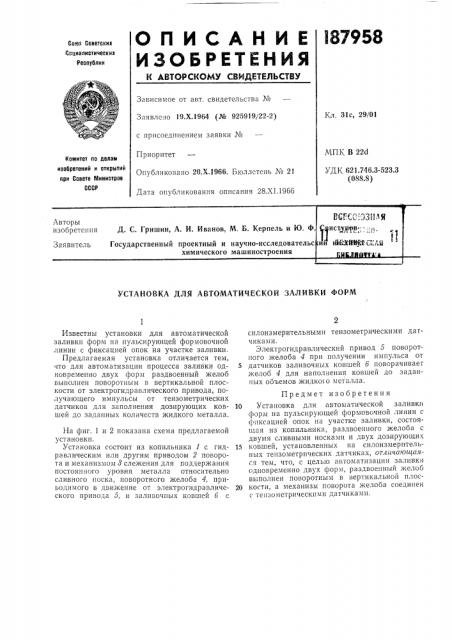

Со.сз Советскиз
Социалистических
Республик
Зависимое от авт. свидетельства №
1хл. 31с, 29/01
Заявлено 19.Х,1964 (№ 925919/22-2} с присоединением заявки ¹
Приоритет
Опубликовано 20.Х,1966. Бюллетень № 21
Дата опубликования описания 28.XI.1966
/v!HIi В 22d
УД К 621.746.3-523.3 (088.8) Квинтет по делам изобретений и открытий при Совете Министров
СССР
УСТАНОВКА ДЛЯ АВТОМАТИЧЕСКОЙ ЗАЛИВКИ ФОРМ
Предмет изобретения
10 Установка для автоматической заливки форм на пульсирующей формовочной линии с фиксацией опок на участке заливки, состоящая из копильника, раздвоенного желоба с двумя сливными носками и двух дозирующих
15 ковшей, установленных на силоизмерительных тензометрических датчиках, отличающаяся тем, что, с целью автоматизации за tHBK!l одновременно двух форм, раздвоенный желоб выполнен поворотным в вертикальной плос20 кости, а механизм поворота желоба соединен с тензометрическими датчиками.
Известны установки для автоматической заливки форм на пульсирующей формовочной линии с фиксацией опок на участке заливки.
Предлагаемая установка отличается тем, что для автоматизации процесса заливки одновременно двух форм раздвоенный желоб выполнен поворотным в вертикальной плоскости от электрогидравлического привода, получающего импульсы от тензометрических датчиков для заполнения дозирующих ковшей до заданных количеств жидкого металла.
На фиг. 1 и 2 показана схема предлагаемой установки.
Установка состоит из копильника 1 с гидравлическим или другим приводом 2 поворота и механизмом 8 слежения для поддержания постоянного уровня металла относительно сливного носка, поворотного желоба 4, приьодимого в движение от электрогидравлического привода 5, и заливочных ковшей б с силоизмерительными тензометрическнми датчиками.
Электрогидравлический привод 5 поворот ого желоба 4 при получении импульса от
5 датчиков заливочных ковшей б поворачиваег желоб 4 для наполнения ковшей до заданных объемов жидкот о металла.
