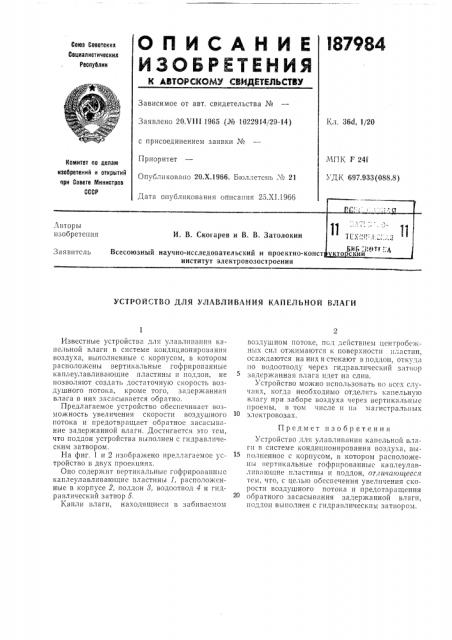

Союз Советских

Социалистических

Ресотблик

Зависимое от авт. свидетельства №

Кл. 36d, 1/20

Заявлено 20Х11Г1965 (¹ 1022914i29-14) с присоединением заявки №

МПК F 241

УДК 697.933(088.8) Приоритет

Опубликовано 20.Х.1966. Бюллетень ¹ 21

Комитет оо делан изобретений и открытий ори Совете Министров

СССР

Дата опубликования описани

Авторы изобретения

И. В. Скогарев и В.

Всесоюзный научно-исследовательски институт злектровозостроения

Заявитель

УСТРОЙСТВО ДЛЯ УЛАВЛИВАНИЯ КАПЕЛЬНОЙ ВЛАГИ

Известные устройства для улавливания капельной влаги в системе кондиционирования воздуха, выполненные с корпусом, в котором расположены вертикальные гофрированные каплеулавливающие пластины и поддон, не позволяют создать достаточную скорость воздушного потока, кроме того, задержанная влага в них засасывается обратно.

Предлагаемое устройство обеспечивает возможность увеличения скорости воздушного потока и предотвращает обратное засасыьание задержанной влаги. Достигается это тем, что поддон устройства выполнен с гидравлическим затвором.

На фиг. 1 и 2 изображено предлагаемое устройство в двух проекциях.

Оно содержит вертикальные гофрированные каплеулавливающие пластины 1, расположенные в корпусе 2, поддон 8, водоотвод 4 и гидравлический затвор б.

Капли влаги, находящиеся в забивасмом воздушном потоке, под действием центробежных сил отжимаются к поверхности пластин, осаждаются на них и стекают В поддон, отк .д» по водоотьоду через гидравлический затвор задержанная влага идет на слив.

Устройство можно использовать во всех слу I;tÿõ, когда необходимо отделять капельную влагу при заборе воздуха через вертикальные проемы, в том числе и на магистральных электровозах.

Предмет изобретения

Устройство для улавлигання капельной в, I tгн в системе кондиционирования воздуха, выполненное с корпусом, в котором расположены вертикальные гофрнрованныс каплеулавлнвающие пластины и поддон, отлu«aюgeecя тем, что, с целью обеспечения увеличения скорости воздушного потока и предотвращения обратного засасывания задержанной влаги, поддон выполнен с гидравлическим затвором.

187984!

1 >!

Редактор В. Сорокин

Заказ 3634/2 Тираж !675 Формат бум. 60X90 /8 Объем 0,13 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сагунова, д. 2! (! 11 (11 !

Составитель И, Кроткова

Техред Ц. Я. Бриккер Корректоры: Е. Д. Курдюмова и М. П. Ромашова
