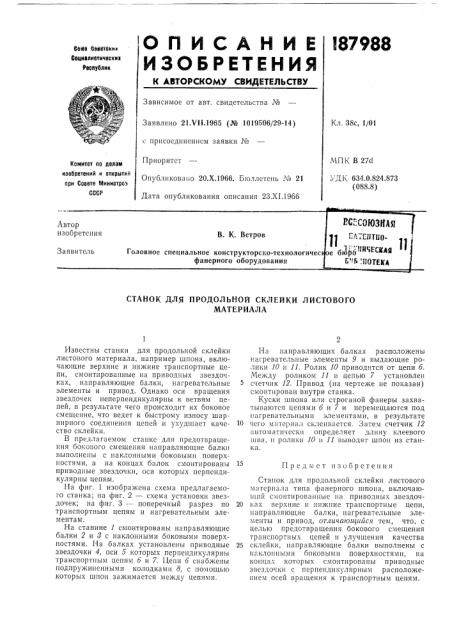

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сове Свветекм

Социеливтичеокик

Рволублик

Зависимое от авт. свидетельства №

Кл. 38с, 1/01

Заявлено 21 VII.1965 (№ 1019506/29-14)

i присоединением заявки №

Приоритст

Опубликовано 20.Х.1966. Бюллетень ¹ 21

Дата опубликования описания 23.XI.1966

МПК В 27(1

Комитет оо делам изобретений и открытий ори Совете тЛиниотроз

СССР

УДК 634.0.824.873 (088.8) Ав изо

За

СТАНОК ДЛЯ ПРОДОЛЬНОЙ СКЛЕЙКИ ЛИСТОВОГО

МАТЕРИАЛА

Предмет изобретения

Известны станки для продольной склейки листового материала, например шпона, включающие верхние и нижние транспортные цепи, смонтированные на приводных звездочках, направляющие балки, нагревательные элементы и привод. Однако оси вращения звездочек неперпендикулярны к ветвям цепей, в результате чего происходит их боковое смещение, что ведет к быстрому износу шарнирного соединения цепей и ухудшает качество склейки.

В предлагаемом станке для предотвращения бокового смещения направляющие балки выполнены с наклонными боковыми поверхностями, а на концах балок смонтированы приводные звездочки, оси которых перпендикулярны цепям.

На фиг. 1 изображена схема предлагаемого станка; на фиг. 2 — схема установки звездочек; на фиг. 3 — поперечный разрез по транспортным цепям и нагревательным элементам.

На станине 1 смонтированы направляющие балки 2 и 8 с наклонными боковыми поверхностями. На балках установлены приводные звездочки 4, оси 5 которых перпендикулярны транспортным цепям б и 7. Цепи б снабжены подпружиненными колодками 8, с помощью которых шпон зажимается между цепями.

Hà направляющих балках расположены нагревательные элементы 9 и выдающие ролики 10 и 11. Ролик 10 приводится от цепи б.

Между роликом 11 и цепью 7 установлен счетчик 12. Привод (на чертеже не показан) смонтирован внутри станка.

Куски шпона или строганой фанеры захватываются цепями б и 7 и перемещаются под нагревательными элементами, в результате

10 чего материал склеиьается. Затем счетчик 12 а«томатически определяет длину клеевого шва, и ролики 10 н ll выводят шпон из станка.

Станок для продольной склейки листового материала типа фанерного шпопа, включаюшнй смонтированные »а приводных звездоч20 ках верхние и нижние транспортные цепи, направляющие балки, нагревательные элементы и привод, отличающийся тем, что, с целью предотвращения бокового смещения транспортных цепей и улучшения качества

2s склейки, направляющие балки выполнены с наклонными боковыми поверхностями, на концах которых смонтированы приводные звездочки с перпендикулярным расположением осей вращения к транспортным цепям.

187988

Составитель Л. Старосельская

Техред Л. Бриккер Корректоры: О. Б, Тюрина и M П. Ромашова

Редактор Н. Громов

Заказ 3638/10 Тираж 950 Формат бум. 60X90 /ö Объем 0 13 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2
