Способ исследования высокотемпературных
Патент 188104
Классы МПК
Способ исследования высокотемпературных
Иллюстрации
Реферат

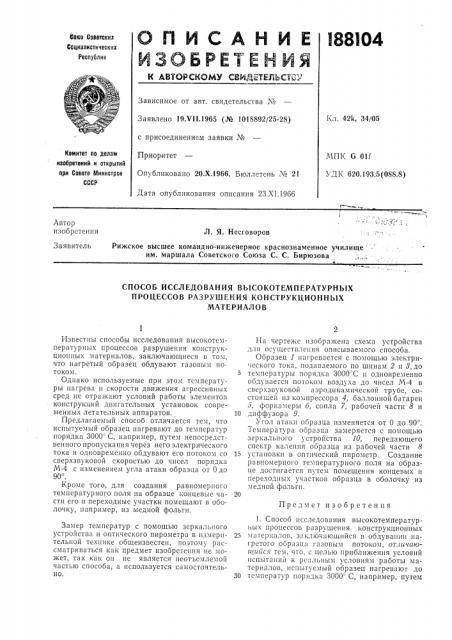

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
I88104
Вова Советскиз
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл, 42k, 34/05
Заявлено 19 1/!!.1965 (№ 1018892/25-28) с присоединением заявки №
Приоритет
Опубликовано 20.Х,1966. Бюллетень № 21
Дата опубликования описания 23.XI.1966
Комитет по делам изобретений и открытий при Совете й1иннстрсв
СССР
МПК G 011
УДК 620.193.5(088.8) Автор изобретения
Л. Я. Несговоров
Рижское высшее командно-инженерное краснознаменное училище им. маршала Советского Союза С. С. Бирюзова
Заявитель
СПОСОБ ИССЛЕДОВАНИЯ ВЪ!СОКОТЕМПЕРАТУРНЫХ
ПРОЦЕССОВ РАЗРУБ!ЕН!!Я КОНСТРУКЦИОННЬ1Х
МАТЕРИАЛОВ
Предмет изобретения
Известны способы исследования высокотемпературных процессов разрушения конструкционных материалов, заключающиеся в том, что нагретый образец обдувают газовым потоком.
Однако используемые при этом температуры нагрева и скорости движения агрессивных сред не отражают условий работы элементов конструкций двигательных установок современных летательных аппаратов.
Предлагаемый способ отличается тем, что испытуемый образец нагревают до температур порядка 3000" С, например, путем непосредственного пропускания через него электрического тока и одновременно обдувают его потоком со сверхзвуковой скоростью до чисел порядка
М-4 с изменением угла атаки образца от 0 до
90о
Кроме того, для создания равномерного температурного поля на образце концевые части его и переходные участки помещают в оболочку, например, из медной фольги.
Замер температур с помощью зеркального устройства и оптического пирометра в измерительной технике общеизвестен, поэтому рассматриваться как предмет изобретения не может, так как QII не является неотъемлемой частью способа, а используется самостоятельно, На чертеже изображена схема устройства для осуществления описываемого способа.
Образец 1 нагревается с помощью электрического тока, подаваемого по шинам 2 и 8, до
5 температуры порядка 3000"С и одновременно обдувается потоком воздуха до чисел М-4 в сверхзвуковой аэродинамической трубе, состоящей из компрессора 4, баллонной батареи
5, форкамеры 6, сопла 7, рабочей части 8 и
10 диффузора 9.
Угол атаки образца изменяется от 0 до 90 .
Температура образца замеряется с помощью зеркального устройства 10, передающего спектр каления образца из рабочей части 8
15 установки в оптический пирометр. Создание равномерного температурного поля на образце достигается путем помещения концевых и переходных участков образца в оболочку из медной фольги.
1. Способ исследования высокотемпературных процессоь разрушения конструкционных
25 материалов, заключающийся в ooqyIIa»I»»Iaгретого образца газовым потоком, отличаюи ийся тем, что, с целью приближения условий испытаний к реальным условиям работы материалов, испытуемый образец нагревают до
30 температур порядка 3000 С, например, путем
188104
Г
Составитель 1 . Ф. Кор вагина
Редактор Б. С. Нанкина Текред Л. Бриккер Корректоры: С. Н. Соколова и Е. Д. Курдюмова
Заказ 3627!13 Тираж 1450 Формат бум. 60Х901/ Объем 0,16 изд. л. Подппспое
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
ТипограФия, пр. Сапунова, 2 непосредственного пропускаиия через пе.-о электрического тока и одновременно обдувают его потоком со сверхзвуковой скоростью до чисел порядка М-4 с изменением угла атаки образца от 0 до 90 .
2. Способ по п. 1, отличающийся тем, что, с целью создания равномерного температурного поля па образце, концевые части его и переходные участки помещают в оболочку, папри5 мер, из медпой фольги.
