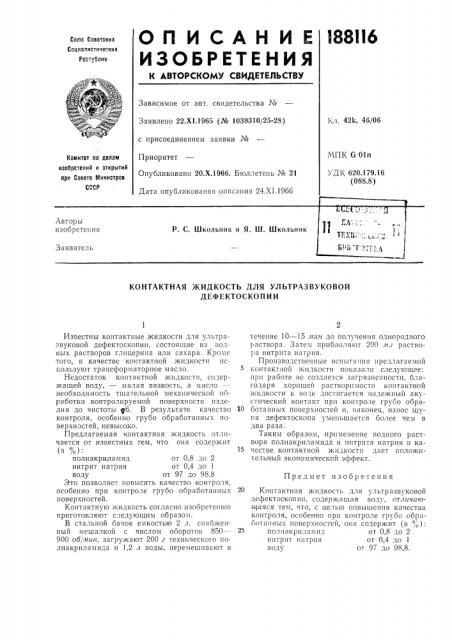

О П И С А Н И Е l88ll6
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Со1оз Советских
Социалистических
Рос",ублик
Зависимое от авт. свидетельства ¹
1;л. 421;, 46/06
Заявлено 22.Х1.1965 (№ 1039310/25-28) с присоединением заявки №
Приоритет
Опубликовано 20.Х.1966. Бюллетень № 21
Дата опубликования описания 24.XI.19бб
МПК 6 01п
УДК 620.179.16 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР из
За
КОНТАКТНАЯ ЖИДКОСТЬ ДЛЯ УЛЬТРАЗВУКОВОЙ
ДЕФЕКТОСКОПИИ
Предмет изобретения
Известны контактные жидкости для ультразвуковой дефектоскопии, состоящие нз водных растворов глицерина или сахара. Кроме того, в качестве контактной жидкости нсгьользуют трансформаторное масло.
Недостаток контактной жидкости, содержащей воду, — малая вязкость, а масло —— необходимость тщательной механической опработки контролируемой поверхности изделия до чистоты тзб. В результате качество контроля, особенно грубо обработанных поверхностей, невысоко.
Предлагаемая контактная жидкость отличается от известных тем, что она содержит (в %): полиакрила мид от 0,8 до 2 нитрит натрия от 04 до 1 воду от 97 до 98,8
Это позволяет повысить качество контроля, особенно при контроле грубо обработанных поверхностей.
Контактную жидкость согласно изобретеншо приготовляют следующим образом.
В стальной бачок емкостью 2 л, снабженный мешалкой с числом оборотов 850
900 об мин, загружают 200 г технического полиакриламида и 1,2 л. воды, перемешивают в течение 10 — 15 лган до получения однородного раствора. Затем прибавляют 200 лл раствора нитрнта натрия.
Производственные испытания предлагаемой контакт,юй жидкости показали следующее: прн работе не создается загрязненности, благодаря хорошей растворимости контактной жидкости в воде достигается надежный акустический контакт прн контроле грубо обра10 ботанных поверхностей и, наконец, износ щуг!a дефектоскопа уменьшается более чем в два раза.
Таким образом, применение водного раствора полнакриламида н ннтрнта натрия в ка15 честве контактной жидкости дает положительный экономический эффект.
20 Контактная жидкость для ультразвуковой дефектоскопнн, содержащая воду, отличаюитаяся тем, что, с целью повышения качества контроля, особенно нрн контроле грубо обраоотанных поверхностей, она содержит (в ", „):
25 полнакрнламнд or 0,8 до 2 ннтрнт натрия от 0,4до 1 воду от 97 до 98,8,
