388144

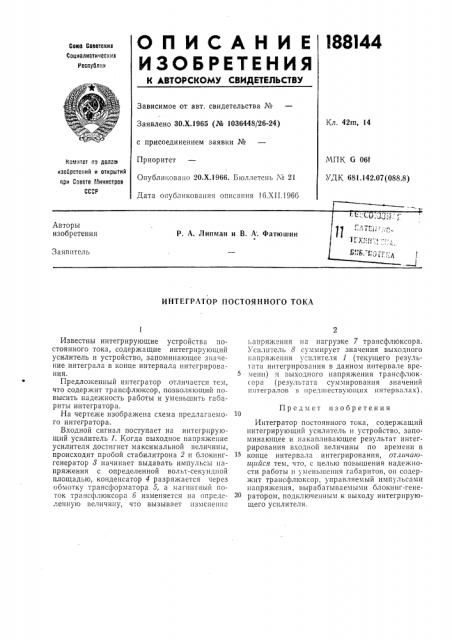

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Сооетскиа

Сопиалистическиз

Республик

Зависимое от авт, свидетельства №

Заявлено ЗО.Х.1965 (№ 1036448/26-24) с присоединением заявки №

Приоритет

Опубликовано 20.Х,1966. Бюллетень ¹ 21

Дата опубликования описания 16.XII.1966

Кл. 42m, 14

МПК G 061

УДК 681.142,07(088.8) котзитет по делзта изобретений и открытий при Совете Иинистров

СССР

ИНТЕГРАТОР ПОСТОЯННОГО ТОКА

Известны интегрирующие устройства постоянного тока, содержащие интегрирующий усилитель и устройство, запоминающее значение интеграла в конце интервала интегрирования.

Предложенный интегратор отличается тем, что содержит трансфлюксор, позволяющий повысить надежность работы и уменьшить габариты интегратора.

На чертеже изображена схема предлагаемого интегратора.

Входной сигнал поступает на интегрирующий усилитель 1. Когда выходное напряжение усилителя достигнет максимальной величины, происходит пробой стабилитрона 2 и блокинггенератор 3 начинает выдавать импульсы напряжения с определенной вольт-секу ндной площадью, конденсатор 4 разряжается через обмотку трансформатора 5, а магнитный поток трапсфлюксора б изменяется íà or.ðåäåленную величину, что вызывает изменение

r апряжения на нагрузке 7 трансфлюксора.

Уси.штель 8 суммирует значения выходного напряжения усилителя 1 (текущего результата интегрирования в данном интервале времени) и выходного напряжения трансфлюкгора (результата суммирования значений интегралов в предшествующих интервалах) .

Предмет изобретения

Интегратор постоянного тока, содержащий интегрирующий усилитель и устройство, запоминающее и накапливающее результат интегрирования входной величины по времени в конце интервала интегрирования, отлича ои ийся тем, что, с целью повышения надежности работы и уменьшения габаритов, он содержит трансфлюксор, управляемый импульсами напряжения, вырабатываемыми блокпнг-генератором, подключенным к выходу интегрирующего усилителя. (88144
