Реферат

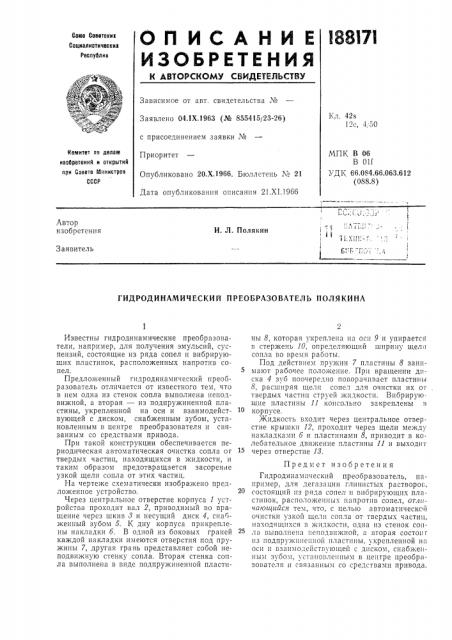

l88l7I

Сова Соеетскиа

Содиалистичесниа

Республик

Зависимое от авт. свидетельства №

Кл. 42s

12с, 4,.50

Заявлено 04.1Х.1963 (№ 855415123-26) с присоединением заявки №

Приоритет

Опубликовано 20.Х.1966. Бюллетень № 21

Дата опубликования описания 21.XI.1966

Комитет по делам изооретеннй н открытий при Совете Министров

СССР

МПК В 06

В Olf

УДК 66.084.66.063.612 (088.8) Автор изобретения

И. Л. Полякин

Заявитель

ГИДРОДИНАМИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ ПОЛЯКИНА

Известны гидродинамические преобразователи, например, для получения эмульсий, су»пензий, состоящие из ряда сопел и вибрирующих пластинок, расположенных напротив сопел.

Предложенный гидродинамический преобразователь отличается от известного тем, что в нем одна из стенок сопла выполнена неподвижной, а вторая — из подпружиненной пластины, укрепленной на оси и взаимодействующей с диском, снабженным зубом, установленным в центре преобразователя и связанным со средствами привода.

При такой конструкции обеспечивается периодическая автоматическая очистка сопла or твердых частиц, находящихся в жидкости, и таким образом предотвращается засорение узкой щели сопла от этих частиц.

На чертеже схематически изображено предложенное устройство.

Через центральное отверстие корпуса 1 устройства проходит вал 2, приводимый во вращение через шкив 3 и несущий диск 4, снабженный зубом 5. К дну корпуса прикреплены накладки б. В одной из боковых граней каждой накладки имеются отверстия под пружины 7, другая грань представляет собой неподвижную стенку сопла. Вторая стенка сопла выполнена в виде подпружиненной пластины 8, которая укреплена на оси 9 и упирается в стержень 10, определяющий ширину щел сопла во время работы.

Под действием пружин 7 пластины 8 занимают рабочее положение. При вращении диска 4 зуб поочередно поворачивает пластины

8, расширяя щели сопел для очистки их от твердых частиц струей жидкости. Вибрируюшие пластины 11 консольно закреплены в корпусе. жидкость входит через центральное отверстие крышки 12, проходит через щели между накладками б и пластинами 8, приводит в колебательно- движение пластины 11 и выходит через отверстие 18.

Предмет изобретения

Гидродинамический преобразователь, например, для дегазации глинистых растворов, 2О состоящий из ряда сопел и вибрирующих пластинок, расположенных напротив сопел, отлачающийся тем, что, с целью автоматической очистки узкой щели сопла от твердых частиц, находящихся в жидкости, одна из стенок coIIла выполнена неподвижной, а вторая состоит из подпружиненной пластины, укрепленной на оси и взаимодействующей с диском, снабженным зубом, установленным в центре преобразователя и связанным со средствами привода.
