Соединение тонкостенных трубчатых элементов

Соединение тонкостенных трубчатых элементов

Иллюстрации

Показать все

Реферат



188238

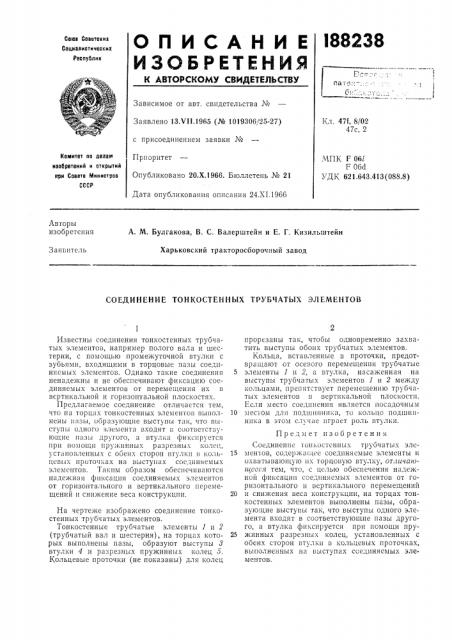

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Секте Саввтокик

Социалистическик

Респуалик

Зависимое от авт. свидетельства ¹

Кл. 471, 8/02

47с, 2

Заявлено 13Х11.1965 (№ 1019306/25-27) с присоединением заявки №

Комитет по делам

Приоритет

Опубликовано 20.Х.1966. Бюллетень ¹ 21

Дата опубликования описания 24.XI.1966

МПК F 061

F 06

УДК 621.643.413 (088.8) иво0ретеиий и открытий сри Совете Министров

СССР

Лвторы изобретения

A. 1тт. Булгакова, В. С. Валерштейн и Е. Г. Кизильштейн

Харьковский тракторосборочный завод

Заяьитель соБдингниг тонКостыных Tr ü÷ëòûx элементов

Известны соединения тонкостенных трубчатых элементов, например полого вала и шестерни, с помощью промежуточной втулки с зубьями, входящими в торцовые пазы соединяемых элементов. Однако такие соединения ненадежны и не обеспечивают фиксацию соединяемых элементов от перемещения их в вертикальной и горизонтальной плоскостях.

Предлагаемое соединение отличается тем, что на торцах тонкостенных элементов выполнены пазы, образующие выступы Tll«, что выступы одного элемента входят ь соответству1ощие пазы другого, а втулка фиксируется

IIpH !1Омощи IIIp) æHHHûõ разрезных 1:.Оле!1, установленных с обеих сторон втулки в «ольцевых проточках на выступах соединяемых элементов. Таким образом обеспечива1отся надежная фиксация соединяемых элементов от горизонтального и вертикального перемещений и снижение веса конструкции.

На чертеже изображено соединение тонкостенных трубчатых элементов.

Тонкостенные трубчатые элементы 1 и 2 (трубчатый вал и шестерня), на торцах которых выполнены пазы, образуют выступы 8 втулки 4 и разрезных пружинных колец 5.

Кольцевые проточки (не показаны) для колец прорезаны так, чтобы одновременно захватить выступы обоих трубчатых элементов.

Кольца, вставленные в проточки, предотвращают от oceHoro перемещения трубчатые

5 э чeiilенты 1 и 2, а втулка, HаcHALeHHаH выступы трубчатых элементов 1 и 2 между

1,ольцами, препятству QT перемещен11ю тру бч;1тых элементов в вертикальной плоскости.

Если место соединения является посадочным

10 местом для подшипника, то кольцо подшипника в этом случае играет роль втулки.

Предмет изоб ретени я

Соединение тонкостенны.;. трубчаты.; эле15 ме1пов, содержа1цсс соединяемые элементы и охватывающую Ilx торцоьую втулку, отличаюшееея тем, что, с целью обеспечения надежной фиксации соединяемых элементов от горизонтального и вертикального перемещений

20 и снижения веса конструкции, на торцах тонкостенных элементов выполнены пазы, образую цие выступы так, что выступы одного элемента входят в соответствующие пазы другого, а втулка фиксируется при помощи пру25 жинных разрезных колец, установленных с обеих сторон ьтулки в кольцеьых проточках, выполненных на гыступах соединяемых элементов.
