Реферат

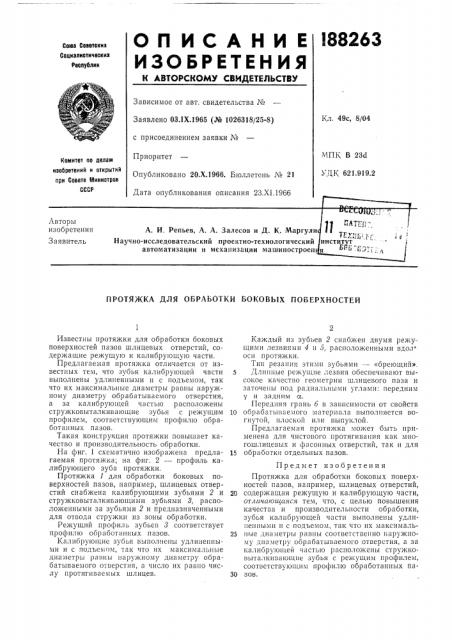

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВМДЕТЕДЬСТВУ

Союз Советских

Социвлистичвсиих

Реслублик

Зависимое от авт, свидетельства №

Заявлено 03.1Х.1965 (№ 1026318/25-8) с присоединением заявки ¹

Приоритет

Опубликовано 20.Х.1966. Бюллетень № 21

Дата опубликования описания 23.XI.1966

Кл. 49с, 8/04. у1ПК В 23d

УДК 621.919.2

Комитет ло делам изобретений и открытий при Совете Министров

СССР

Лвторы изобретения

Заявитель $ ã--, А. И. Репьев, А. А. Залесов и Д. й. Маргули 11 ау е «л, j"; л

Научно-исследовательский проектно-технологический институт - ) автоматизации н механизации машиностроен я у8 «;."у;.,, ПРОТЯЖКА ДЛЯ ОБРАЪОТКИ ЪОКОВЪ!Х 11OBЕРХНОСТЕЙ

Известны протяжки для обработки боковых поверхностей пазов шлицевых отверстий, содержащие режущую и калибрующую части.

Предлагаемая протяукка отличается от известных тем, что зубья калибрующей части выполнены удлиненными и с подъемом, так что их максимальные диаметры равны наружному диаметру обрабатываемого отверстия, а за калибрующей частью расположены стружковыталкивающие зубья с режущим профилем, соответствующим профилю обработанных пазов.

Такая конструкция протяжки повышает качество и производительность обработки.

На фиг. 1 схематично изображена предлагаемая протяжка; на фиг. 2 — профиль калибрующего зуба протяжки.

Протяжка 1 для обработки боковых поверхностей пазов, например, шлицевых отверстий снабжена калибрующими зубьями 2 и стружковыталкивающими зубьями 3, расположенными за зубьями 2 и предназначенными для отвода стружки из зоны обработки.

Режущий профиль зубьев 3 соответствует профилю обработа1шых пазов, Калибрующие зубья выполнены удлиненными и с подъемом, так что их максимальные диаметры равны наружному диаметру обрабатываемого отверстия, а число их равно числу протягиваемых шлицев.

Каждый из зубьев 2 снабжен двумя режущими лезвиями 4 и 5, расположенными вдол оси протяжки.

Тип резания этими зубьями — «бреющи11 .

Длшшые режущие лезвия обеспечивают высокое качество геометрии шлицевого паза и заточены под радиальными углами: передним у и задним сс.

Передняя грань 6 в зависимости от свойств

10 обрабатываемого материала выполняется во1 Н ТоА, I1лоской H 1H выпуклой.

Предлагаемая протяжка может быть применена для чистового протягивания как многошлицевых и фасонных отверстий, TBK и для

ls обработки отдельных пазов.

Предмет изобретения

Протяжка для обработки боковых поверхностей пазов, например, шлицевых отверстий, 20 содержащая режущую и калибрующую части, отличающаяся тем, что, с целью повышения качества и производительности обработки, зубья калибрующей части выполнены удлиненн1>lми и с подъемом, так что их максималь25 пые диаметры равны соответственно наружному диаметру обрабатываемого отверстия, а за калибру1ощеи частью расположены стружковыталкивающие зубья с режущим профилем, соответствующим профилю обработанных па30 зов.

188263

А -,4

Фиг. у
