Реферат



188307

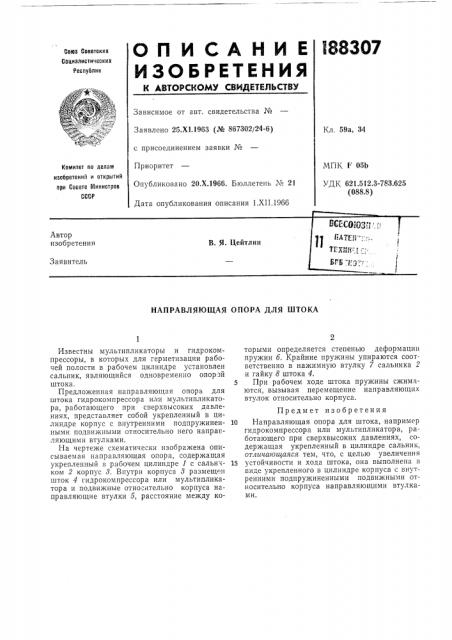

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

thais Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25.Х1.1963 (№ 867302/24-6) с присоединением заявки №

Приоритет

Опубликовано 20,Х.1966, Бюллетень № 21

Дата опубликования описания I.XII.1966

Кл. 59а, 34

МПК F 05b

УДК 621.512.3-783.625 (088.8) Комитет по илам изооретений и открытий при Сосете Министров

СССР

НАПРАВЛЯЮЩАЯ ОПОРА ДЛЯ ШТОКА

Известны мультипликаторы и гидрокомпрессоры, в которых для герметизации рабочей полости в рабочем цилиндре установлен сальник, являющийся одновременно опорой штока.

Предложенная направляющая опора для штока гидрокомпрессора или мультипликатора, работающего при сверхвысоких давлениях, представляет собой укрепленный в цилиндре корпус с внутренними подпружиненными подвижными относительно него направляющими втулками.

На чертеже схематически изображена описываемая направляющая опора, содержащая укрепленный в рабочем цилиндре 1 с сальнчком 2 корпус 8. Внутри корпуса 8 размещен шток 4 гидрокомпрессора или мультипликатора и подвижные относительно корпуса направляющие втулки 5, расстояние между которыми определяется степенью деформации пружин б. Крайние пружины упираются соответственно в нажимную втулку 7 сальника 2 и гайку 8 штока 4.

5 При рабочем ходе штока пружины сжимаются, вызывая перемещение направляющих втулок относительно корпуса.

Предмет изобретения

10 Направляющая опора для штока, например гидрокомпрессора или мультипликатора, работающего при сверхвысоких давлениях, содержащая укрепленный в цилиндре сальник, отличатощаяся тем, что, с целью увеличения

15 устойчивости и хода штока, она выполнена в виде укрепленного в цилиндре корпуса с внутренними подпружиненными подвижными относительно корпуса направляющими втулками.
