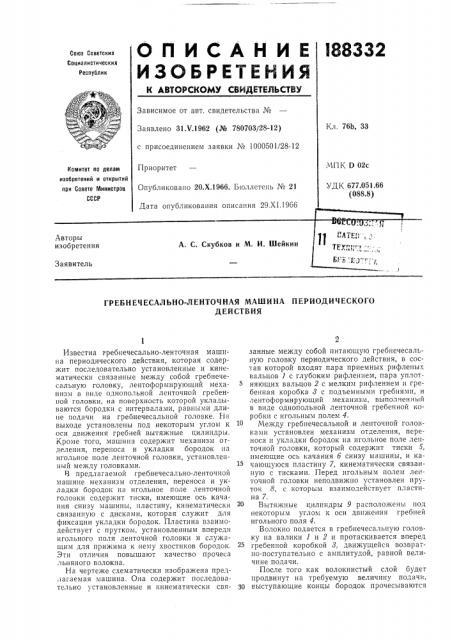

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 31 V.1962 (№ 780703/28-12) с присоединением заявки № 1000501/28-12

Союз Советских

Социалистических

Республик

Кл. 76b, 33

МПК D 02с

УДК 677.051.66 (088.8) Приоритет

Комитет па делам изобретений и открытий при Совете Мииистрое

СССР

Опубликовано 20.Х.1966. Бюллетень № 21

Дата опубликования описания 29.XI.1966

ABTOp6I изобретения

А. С. Ску

Заявитель

ГРЕБН ЕЧ ЕСАЛ ЬНО-ЛЕНТОЧНАЯ МАШИ HA ПЕРИОДИЧЕСКОГО

ДЕЙСТВИЯ

Известна гребнечесально-ленточная машина периодического действия, которая содержит последовательно установленные и кинематически связанные между собой гребнечесальную головку, лентоформирующий механизм в виде однопольной ленточной гребенной головки, на поверхность которой укладываются бородки с интервалами, равными длине подачи на гребнечесальной головке. На выходе установлены под некоторым углом к оси движения гребней вытяжные цилиндры.

Кроме того, машина содержит механизм огделения, переноса и укладки бородок ца игольное поле ленточной головки, установленный между головками.

В предлагаемой гребнечесально-ленточной машине механизм отделения, переноса и укладки бородок на игольное поле ленточной головки содержит тиски, имеющие ось качания снизу машины, пластину, кинематически связанную с дисками, которая служит для фиксации укладки бородок. Пластина взаимодействует с прутком, установленным впереди игольного поля ленточной головки и служащим для прижима к нему хвостиков бородок.

Эти отличия повышают качество прочеса льняного волокна.

На чертеже схематически изображена предлагаемая машина. Она содержит последовательно установленные и кинематически связанные между собой питающую гребнечесальную головку периодического действия, в состав которой входят пара приемных рифленых вальцов 1 с глубоким рифленнем, пара уплотняющих вальцов 2 с мелким рифлением и гребенная коробка 8 с подъемными гребнями, и лентоформирующий механизм, выполненный в виде однопольной ленточной гребенной коробки с игольным полем 4.

Между гребнечесальной и ленточной головками установлен механизм отделения, переноса и укладки бородок на игольное поле ленточной головки, который содержит тиски б, имеющие ось качания б снизу машины, и качающуюся пластину 7, кинематически связанную с тисками, Перед игольным полем ленточной головки неподвижно установлен пруток 8, с которым взаимодействует пластина 7.

Вытяжные цилиндры 9 расположены под некоторым углом к оси движения гребней игольного поля 4.

Волокно подается в гребнечесальную головку на валики 1 и 2 и протаскивается вперед гребенной коробкой 8, движущейся возвратно-поступательно с амплитудой, равной величине подачи.

После того как волокнистый слой будет продвинут на требуемую величину подачи, 30 выступающие концы бородок прочесываются

188332

Предмет изобретения

Составитель М. М. Лиманова

Редактор В. Ф. Чулкова Техред Л. К. Ткаченко Корректоры: Е. Ф. Полионова и T. Н. Костикова

Заказ 3652/11 Тираж 650 Формат бум. 60 90 /8 Объем 0,21 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 игольчатым сектором чешущего барабанчика

l0. работающего синхронно с механизмом питания.

Отделенные при прочесе передних концов бородок очесы снимаются щеточным валиком 11, который, в свою очередь, очищается съемным игольчатым валиком 12 со сбивной гребенкой.

После этого передние концы бородок захватываются тисками 5 за прочесанную часть и вытягиваются из игольного поля гребенной коробки 8. При этом прочесываются хвостовики бородок.

Тиски, совершая качательное движение относительно точки О, переносят бородки вперед по ходу продукта к ленточной головке. При приближении к переднему крайнему положению тиски раскрываются, освободившиеся передние концы бородок укладываются на игольное поле ленточной головки и погружаются в иглы, опускающейся щеткой 18.

Одновременно освободившиеся хвостовики бородок прижимаются пластиной 7 к прутку

8 до полного освобождения бородок из тисков 5, которая фиксирует укладку бородок на игольном поле 4. Бородки укладываются в игольное поле с интервалами, равными длине подачи бородок, После этого прочесанные бородки захватываются вытяжными цилиндрами 9 из игольного поля в виде правильных параллелограммов.

Гребнечесально-ленточная машина периодического действия, содержащая последовательно установленные и кинематически связанные между собой гребнечесальную головку, лентоформирующий механизм в виде однопольной ленточной гребенной головки, на поверхность которой укладываются бородки с интервалами, равными длине подачи на гребпечесальной головке, установленные на выходе и под некоторым углом к оси движения гребней вытяжные цилиндры и смонтированный между головками механизм отделения, переноса и укладки бородок на игольное поле ленточной головки, отличающаяся тем, что, с

20 целью повышения качества процесса, механизм отделения, переноса и укладки бородок на игольное поле ленточной головки выполнен в виде тисков, имеющих ось качания снизу машины, кинематически связанной с тисками пластины для фиксации укладки бородок и взаимодействующей с установленным впереди игольного поля ленточной головки прутком для прижима к нему хвостиков бородок.
