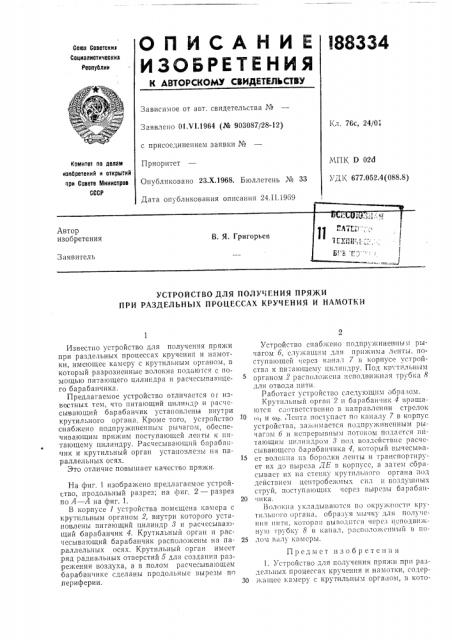

ОПИСАНИЕ ЩВЗЗ4

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сосоз Советсниз

Социалистическиз

Республик

Зависимое от авт, свидетельства ¹

Кл, 76с, 24/О;

Заявлено OI,VI.1964 (¹ 903087/28-12) с присоединением заявки №

Приоритет

Опубликовано 23,Х.1968. Бюллетень № 33

Дата опубликования описания 24.11.1969

МПК 0 02d

УДК 677.052.4(088.8) комитет по делам изобретений и открытий при Совете Министров

СССР

УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ПРЯЖИ

ПРИ РАЗДЕЛЬНЫХ ПРОЦЕССАХ КРУЧЕНИЯ И НАМОТКИ

Известно устройство для получения пряжи при раздельных процессах кручения и намотки, имеющее камеру с крутильным органом, в который разрозненные волокна подянотея с помощью питающего цилиндра и расчесываюсцего барабанчика.

Предлагаемое устройство отличается or известных тем, что питающий цилиндр и расчесывающий барабанчик установлены внутри крутильного органа, Кроме того, усгройство снабжено подпру>кинеьч1ым рычагом, обеспечивающим прижим поступающей ленты и питающему цилиндру. Расчесывающий барабанчик и крутильный орган установлены ня параллельных осях.

Это отличие повышает качество пряжи.

На фиг. 1 изображено предлагаемое устройство, продольный разрез; на фиг. 2 — разрез по А — А на фиг. 1.

В корпусе 1 устройства помещена камера с крутильным органом 2, внутри которого установлены питающий цилиндр > и расчесывающий барабанчик 4. Крутильный орган и расчесывающий барабанчик расположены на параллельных осях. Крутильный орган имеет ряд радиальных отверстий !> для создания рязрсе>кения воздуха, а в полом рясчесывающем барабанчике сделаны продольные вырезы по периферии.

Устройство снабжено подпружиненным рычагом 6, служащим для прижима ленты, поступающей через канал 7 в корпусе устройCTBH K I1H, я1ощему 1IH 7HII 7pV. По 7, Kp), TH.>11>FILI) I органом 2 расположена неподвижная трубка 8 для отводя пити.

Работаст устройство следующим образом.

Крутнльный opra» 2 и барабанчик 4 вряща1отся соответственно в направлении стрелок

10 с)1 и с>)з. Лента посчупаст по каналу 7 в корпус уcTpoHc1 вя, 33>> .Имастся под1)р>> >кинснных1 pblчагом 6 и непрерывным потоком подается питающим цилllндром,) под воздействие расчcсывающсго барабанчика 4, который вычесыва15 ет волокна из бородки ленты и транспортирует их до выреза ДЕ в корпусе, а затем сбрасывает их на стенку крутильного органа под действием центробежных еи.7 и воздушных струй, поступающих через вырезы бярябян20 чика.

Во.7окна укладыьаются по окружност1> крутильнс>го органа, образуя мычку для получения llèòè, которая выводится через неподвижную трубку 8 в канал, ряс1)о7о>кеннь>й в по25 лом валу камеры.

Предмет изобретен:1я

1. Устройство для получения пряжи при раздельных процессах кручения и намотки, co!Iep30 жящее камер> c Icp >>THJIbHbi)I oprя;1ом, B KoTOюг /

Ф-А

Составители М. М. Лиманова

Текрсд Л Я Левина 1(ооректоо В В 1(рылова

Редактор В. Р. Чулкова

: —:aêèç 72,З Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Цепгр, пр. Сер па, д. 4

Типография, пр. Сапунова, 2 рый разрозненные волокна подаются с помощью питающего цилиндра и расчесывающего барабанчика, отличаюшееся тем, что, с целью повышения качества пряжи, питающий цилиндр и расчесывающнй барабан шк установлены внутри крутильного органа, устройство снабжено подпружиненным рычагом, обеспечивающим прижим поступающей ленты к питающему цилиндру.

2. Устройство по п. 1, отличающееся тем, 5 что расчесывающий барабанчик и крутильный орган установлены на параллельных осях.
