Патент ссср 188372
Патент 188372
Классы МПК
- B66C1/10 - Подъемные краны; грузоподъемные элементы, используемые в кранах, кабестанах, лебедках и т.п. (канатные, тросовые или цепные механизмы, тормозные и стопорные устройства для них B66D; используемые в ядерных реакторах G21)
- B66C23 - Подъемные краны, основным элементом которых является балка, укосина или треугольная конструкция, действующая как консоль и смонтированная для осуществления поступательного или поворотного движения в вертикальной или горизонтальной плоскости, например стреловые краны, деррик-краны, башенные краны (несущие опорные конструкции на стойках B66C 5/00)
Патент ссср 188372
Иллюстрации
Реферат

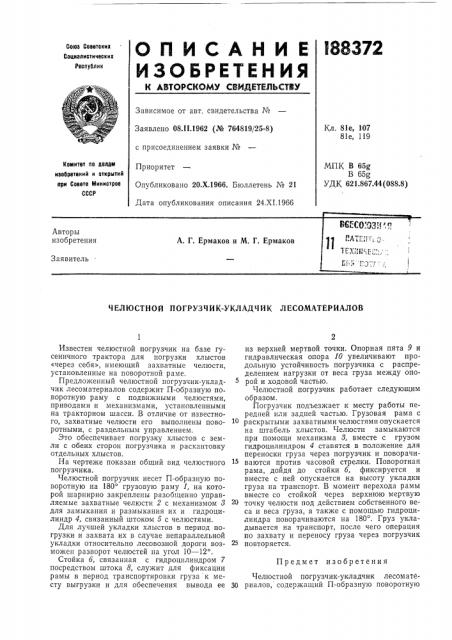

СОВ9 Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 08Л1.1962 (№ 764819/25-8) с присоединением заявки №
Приоритет
Опубликовано 20.Х.1966. Бюллетень № 21
Дата опубликования описания 24,XI.1966
Кл. 81е, 107
81е, 119
Комитет по делам наобрвтений и открытий при Совете Министров
СССР
МПК В 65g
В 65g
УДК 621.867.44 (088.8) 1
Известен челюстной погрузчик на базе гусеничного трактора для погрузки хлыстов
«через себя», имеющий захватные челюсти, установленные на поворотной раме, Предложенный челюстной погрузчик-укладчик лесоматериалов содержит П-образную поворотную раму с подвижными челюстями, приводами и механизмами, установленными на тракторном шасси. В отличие от известного, захватные челюсти его выполнены поворотными, с раздельным управлением, Это обеспечивает погрузку хлыстов с земли с обеих сторон погрузчика и раскантовку отдельных хлыстов.
На чертеже показан общий вид челюстного погрузчика.
Челюстной погрузчик несет П-образную поворотную на 180 грузовую раму 1, на которой шарнирно закреплены разобщенно управляемые захватные челюсти 2 с механизмом 8 для замыкания и размыкания их и гидроцилиндр 4, связанный штоком 5 с челюстями.
Для лучшей укладки хлыстов в период погрузки и захвата их в случае непараллельной укладки относительно лесовозной дороги возможен разворот челюстей на угол 10 — 12 .
Стойка б, связанная с гидроцилиндром 7 посредством штока 8, служит для фиксации рамы в период транспортировки груза к месту выгрузки и для обеспечения вывода ее
2 из верхней мертвой точки. Опорная пята 9 и гидравлическая опора 10 увеличивают продольную устойчивость погрузчика с распределением нагрузки от веса груза между опорой и ходовой частью.
Челюстной погрузчик работает следующим образом.
Погрузчик подъезжает к месту работы передней или задней частью. Грузовая рама с
1О раскрытыми захватными челюстями опускается на штабель хлыстов. Челюсти замыкаются при помощи механизма 8, вместе с грузом гидроцилиндром 4 ставятся в положение для переноски груза через погрузчик и поворачиваются против часовой стрелки. Поворотная рама, дойдя до стойки б, фиксируется и вместе с ней опускается на высоту укладки груза на транспорт. В момент перехода рамы вместе со стойкой через верхнюю мертвую точку челюсти под действием собственного веса и веса груза, а также с помощью гидроцилиндра поворачиваются на 180 . Груз укладывается на транспорт, после чего операция по захвату и переносу груза через погрузчик повторяется.
Предмет изобретения
Челюстной погрузчик-укладчик лесомате30 риалов, содержащий П-образную поворотную
ЧЕЛЮСТНОЙ ПОГРУЗЧИ К-УКЛАДЧИК ЛЕСОМАТЕРИАЛОВ
188372
Составитель Ф. Башеров
Редактор И. С. Грузова Техред Л. К. Ткаченко Корректоры: В. В. Крылова и В. Е. Соколова
Заказ 3628/16 Тираж 1400 Формат бум. 60><90 >
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 раму с подвижными челюстями, приводами и механизмами, установленными на тракторном шасси, отличающийся тем, что, с целью обеспечения погрузки хлыстов с земли с обеих сторон погрузчика и раскантовки отдельных хлыстов, захватные челюсти выполнены поворотными и снабжены раздельным управлением.
