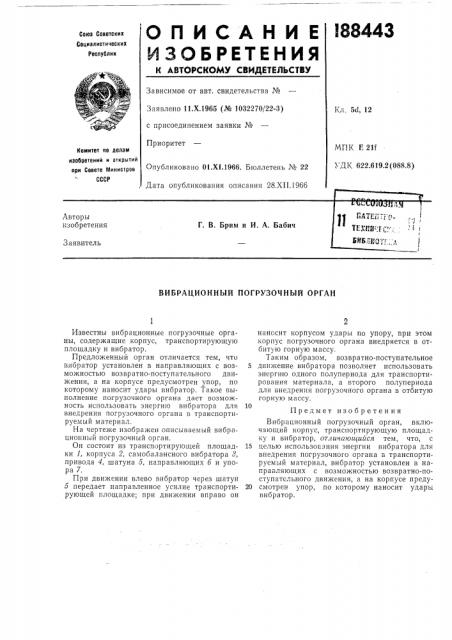

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.Х.1965 (№ 1032270/22-3) с присоединением заявки №

Приоритет

Кл. 5d, 12

МПК F. 21!

Комитет ло делам изобретений и открытий ори Совете Министров

СССР

УДК 622.619.2 (088.8) Опубликовано 01.Х!.1966. Бюллетень № 22

Дата опубликования описания 28.XII.1966

ВИБРАЦИОННЫЙ ПОГРУЗОЧНЫЙ ОРГАН

Известны вибрационные погрузочные органы, содержащие корпус, транспортирующую площадку и вибратор.

Предложенный орган отличается тем, что вибратор установлен в направляющих с возможностью возвратно-поступательного движения, а на корпусе предусмотрен упор, по которому наносит удары вибратор. Такое выполнение погрузочного органа дает возможность использовать энергию вибратора для внедрения погрузочного органа в транспортируемый материал.

На чертеже изображен описываемый вибрационный погрузочный орган.

Он состоит из транспортирующей площадки 1, корпуса 2, самобалансного вибратора Г, привода 4, шатуна 5, направляющих б и упора 7.

При движении влево вибратор через шатун

5 передает направленное усилие транспортирующей площадке; при движении вправо он наносит корпусом удары по упору, при этом корпус погрузочного органа внедряется в отбитую горную массу.

Таким образом, возвратно-поступательное

5 движение вибратора позволяет использовать энергию одного полупериода для транспортирования материала, а второго полупериода для внедрения погрузочного органа в отбитую горную массу.

Предмет изобретения

Вибрационный погрузочный орган, включающий корпус, транспортирующую площадку и вибратор, отличающийся тем, что, с

15 целью использования энергии вибратора для внедрения погрузочного органа в транспортируемый материал, вибратор установлен в направляющих с возможностью возвратно-поступательного движения, а на корпусе преду20 смотрен упор, по которому наносит удары вибратор.

188443
