Патент ссср 188467
Иллюстрации
Реферат

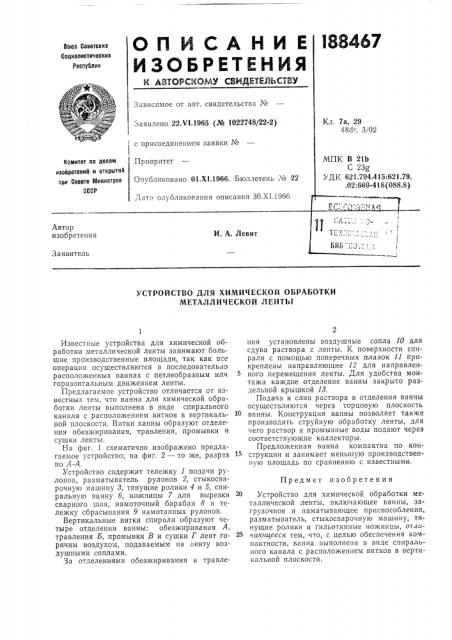

ОП И САНИ Е
ИЗОБРЕТЕНИЯ
Ооеа Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Заявлено 22.VI.1965 (№ 1022748/22-2)
l с присоединением заявки № ! Приоритет Опубликовано 01.Х1.1966. Бюллетен !
Дата опубликования описания ЗО.Х1
Кл. 7а, 29
48d - . Зj02
Комитет ло лелем изобретений и открытий при Совете Министров
СССР
15:621.79.
18 (088.8) I
Автор изобретения
И. А. Левит
Заявитель
УСТРОЙСТВО ДЛЯ ХИМИЧЕСКОЙ ОБРАБОТКИ
МЕТАЛЛИЧЕСКОЙ ЛЕНТЫ ния установлены воздушные сопла 10 для сдува раствора с ленты. К поверхности спирали с помощью поперечных планок 11 прикреплены направляющие 12 для направленного перемещения ленты. Для удобства монтажа каждое отделение ванны закрыто раздельной крышкой 18.
Подача и слив раствора в отделения BBHHbI осуществляются через торцовую плоскость ванны. Конструкция ванны позволяет также производить струйную обработку ленты, для чего раствор и промывные воды подают через соответствующие коллекторы.
Предложенная ванна компактна по конструкции и занимает меньшую производственную площадь по сравнению с известными.
Устройство для химической обработки металлической ленты, включающее ванны, загрузочное и наматывающее приспособления, разматыватель, стыкосварочную машину, тянущие ролики и гильотинные ножницы, отличаюи ееся тем, что, с целью обеспечения компактности, ванна выполнена в виде спирального канала с расположением витков в вертикальной плоскости.
Известные устройства для химической обработки металлической ленты занимают большие производственные площади, так как все операции осуществляются в последовательно расположенных ваннах с петлеобразным или горизонтальным движечием ленты.
Предлагаемое устройство отличается от известных тем, что ванна для химической обработки ленты выполнена в виде спирального канала с расположением витков в вертикальной плоскости. Витки ванны образуют отделения обезжиривания, травления, промывки и сушки ленты.
На фиг. 1 схематично изображено предлагаемое устройство; на фиг. 2 — то же, разрез по А-А.
Устройство содержит тележку 1 подачи рулонов, разматыватель рулонов 2, стыкосварочную машину 8, тянущие ролики 4 и 5, спиральную ванну б, ножницы 7 для вырезки сварного шва, намоточный барабан 8 и тележку сбрасывания 9 намотанных рулонов.
Вертикальные витки спирали образуют четыре отделения ванны: обезжиривания А, травления Б, промывки В и сушки Г лент горячим воздухом, подаваемым на ленту воздушными соплами.
За отделениями обезжиривания и травлеПредмет изобретения
188467
А -А (поЫ нупю) Фи8.1
