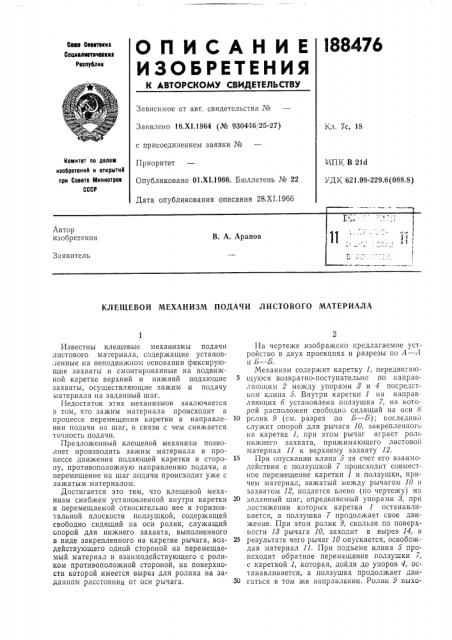

ОПИСАНИЕ 188476

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Севе Сееетееив

Социелиетииеекил

Ревпублии

Зависимое от авт. свидетельства №

Заявлено 16.Х1.1964 (¹ 930446125-27) с присоединением заявки №

Приоритет

Опубликовано 01.Х1.1966. Бюллетень № 22

Дата опубликования описания 28.XI.1966

Кл. 7с, 18

Комитет по делам изобретениЯ и открытий при Совете твиниотрое

СССР

МПК В 21d

УДК 621.98-229.6(088.8) КЛЕЩЕВОЙ МЕХАНИЗМ ПОДАЧИ ЛИСТОВОГО МАТЕРИАЛА

Известны клещевые механизмы подачи листового материала, содержащие установленные на неподвижном основании фиксирующие захваты и смонтированные на подвижной каретке верхний и нижний подающие захваты, осуществляющие зажим и подачу материала па заданный шаг.

Недостаток этих механизмов заключается в том, что зажим материала происходит в процессе перемещения каретки в направлении подачи на шаг, в связи с чем снижается точность подачи.

Предложенный клещевой механизм позволяет производить зажим материала в процессе движения подающей каретки в сторону, противоположную направлению подачи, а перемещение на шаг подачи происходит уже с зажатым материалом.

Достигается это тем, что клещевой механизм снабжен установленной внутри каретки и перемещаемой относительно нее в горизонтальной плоскости ползушкой, содержащей свободно сидящий на оси ролик, служащий опорой для нижнего захвата, выполненного в виде закрепленного на каретке рычага, воздействующего одной стороной на перемещаемый материал и взаимодействующего с роликом противоположной стороной, на поверхности которой имеется вырез для ролика на заданном расстоянии от оси рычага.

На чертеже изображено предлагаемое устройство в двух проекциях и разрезы по Л вЂ” Л

Б — Б.

Механизм содержит каретку 1, передвигающуюся возвратно-поступательно по направляющим 2 между упорами 8 и 4 посредством клина 5. Внутри каретки 1 на направляющих 6 установлена ползушка 7, на которой расположен свободно сидящий на оси 8

10 ролик 9 (см. разрез по Б — Б); последний служит опорой для рычага 10, закрепленного на каретке 1, при этом рычаг играет роль нижнего захвата, прижимающего листовой материал 11 к верхнему захвату 12.

15 При опускании клина 5 за счет его взаимодействия с ползушкой 7 происходит совместное перемещение каретки 1 и ползушки, причем материал, зажатый между рычагом 10 н захватом 12, подается влево (по чертежу) на

20 заданный шаг, определяемый упорами 8, при достижении которых каретка 1 останавливается, а ползушка 7 продолжает свое движение. При этом ролик 9, скользя по поверхности 13 рычага 10, заходит в вырез 14, в

25 результате чего рычаг 10 опускается, освобождая материал 11, Прн подъеме клина 5 происходит обратное перемещение ползу.шки 7, с кареткой 1, которая, дойдя до упоров 4, ос. танавливается, а ползушка продолжает двиЗС гаться в том же направлении. Ролик 9 выхо188476

Предмет изобретения

14 У

Составитель И. А. Червонная

Редактор Б. С. Нанкнна Техред Т. П. Курилко Корректоры: С. H. Соколова и В. В. Крылова

Заказ 3741/4 Тираж 1100 Формат бум. 60+90 /а Объем 0,16 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москв1, Центр, lip. Серова, д. 4

Типография, пр. Сапунова, 2 дит из выреза 14, поднимая тем самым рычаг

10 и зажимая материал 11, после чего вновь материал подается»а заданный шаг.

Клещевой механизм подачи листового материала, содержащий установленные на неподвижном основании фиксирующие захваты и смонтированные на подвижной каретке ьерхний и нижний подающие захваты, отличаюи ийся тем, что, с целью повышения точности подачи, он снабжен установленной внутри каретки и перемещаемой относительно нее в горизонтальной плоскости ползушкой, содержащей свободно сидящий на оси ролик, служащий опорой для нижнего захвата, выполненного в виде закрепленного на каретке рычага, воздействующего одной стороной на перемещаемый материал и взаимодействующего с роликом противоположной сторо10 нои, на поверхности которой имеется вырез для ролика на заданном расстоянии от оси рычага,
