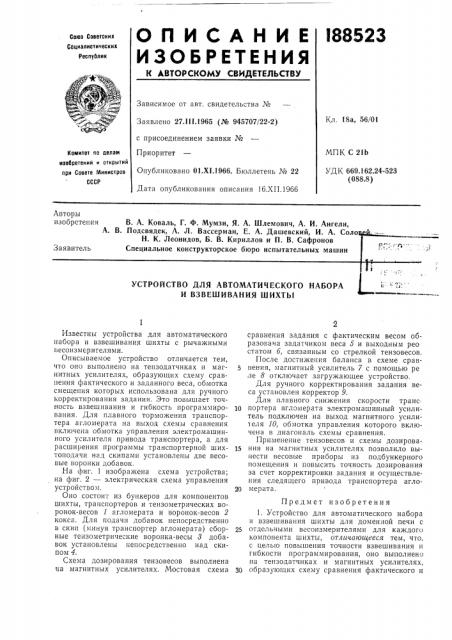

ОПИСАНИЕ

ИЗОЬЕЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 18а, 56/01

Заявлено 27.Ill.1965 (№ 945707/22-2) с присоединением заявки №

Приоритет

Опубликовано 01.Xl.1966. Бюллетень № 22

Дата опубликования описания 16.XII.19áá

МПК С 21Ь

УДК 669.162.24-523 (088.8) Комитет по делам изобретений н открытий при Совете Министров

СССР

Авторы изобретения

В. А. Коваль, Г. Ф. Мумзи, Я. А. Шлемович, А. И. Ангели, Подсв дек А Л Ва а Е А Д " И А С

Известны устройства для автоматического набора и взвешивания шихты с рычажными весоизмерителями.

Описываемое устройство отличается тем, что оно выполнено на тепзодатчиках и магнитных усилителях, образующих схему сравнения фактического и заданного веса, обмотка смещения которых использована для ручного корректирования задания. Это повышает точность взвешивания и гибкость программирования. Для плавного торможения транспортера агломерата на выход схемы сравнения включена обмотка управления электромашинного усилителя привода транспортера, а для расширения программы транспортерной шихтоподачи над скипами установлены две весовые воронки добавок.

На фиг. 1 изображена схема устройства; на фиг. 2 — электрическая схема управления устройством.

Оно состоит из бункеров для компонентов шихты, транспортеров и тензометрических воронок-весов 1 агломерата и воронок-весов 2 кокса. Для подачи добавок непосредственно в скип (минуя транспортер агломерата) сборные тензометрические воронка-весы 8 добавок установлены непосредственно над скипом 4.

Схема дозирования тензовесов выполнена на магнитных усилителях, Мостовая схема сравнения задания с фактическим весом образована задатчиком веса 5 и выходным рео статом б, связанным со стрелкой тензовесов.

После достижения баланса в схеме сравнения, магнитный усилитель 7 с помощью ре ле 8 отключает загружающее устройство.

Для ручного корректирования задания веса установлен корректор 9.

Для плавного снижения скорости транс.

10 портера агломерата электромашинный усилитель подключен на выход магнитного усили1еля 10, обмотка управления которого включена в диагональ схемы сравнения.

Применение тензовесов и схемы дозирования на магнитных усилителях позволило вынести весовые приборы из подбункерного помещения и повысить точность дозирования за счет корректировки задания и осуществления следящего привода транспортера агло2О мерата.

Предмет изобретения

1. Устройство для автоматического набора и взвешивания шихты для доменной печи с отдельными весоизмерителями для каждого компонента шихты, отличающееся тем, что, с целью повышения точности взвешивания и гибкости программирования, оно выполнено на тензодатчиках и магнитных усилителях, Sп образующих схему сравнения фактического и

188523

000 U

ФУ2 гну

Составитель Б, М. Раковский

Редактор Л. М. Ствуве Текред Л. Бриккер

Корректоры: О. Б. Тюрина и С. М. Белугина

Заказ "852i7 Тирах 700 Формат бу i. 60Х90 /з Объем 0,21 изд. л. Подписное

ЦНИИПИ Комитета по делам изобре ений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 заданного веса, обмотка смещения которых использована для ручного корректирования задания.

2. Устройство по п. 1, отличающееся тем, что, с целью плавного торможения транспортера агломерата, на выход схемы сравнения включена обмотка управления электромашинного усилителя привода транспортера.

3. Устройство по п. 1, отличающееся тем, что, с целью расширения программы транс5 портерной шихтоподачи, над скипами установлены две весовые воронки добавок.
