Установка безокислительного кагрева металла
Иллюстрации
Показать всеРеферат

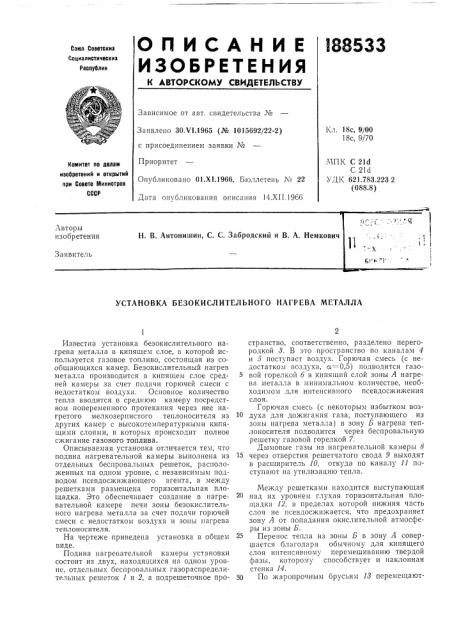

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Сопиалистическик
Республик
Зависимое от авт. свидетельства №
Заявлено ЗО,VI.1965 (Л" 1015692/22-2) с присоединением заявки №
Приоритет
Опубликовано 01.XI.1966. Бюллетень ¹ 22
Дата опубликования огисания 14.XI I.196á
Кл. 18с, 9/00
18с, 9/70
МПК С 21d
С 21cI
УДК 621.783.223 2 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
УСТАНОВКА БЕЗОКИСЛИТЕЛЬНОГО НАГРЕВА МЕТАЛЛА
Известна установка безокислительного нагрева металла в кипящем слое, в которой используется газовое топливо, состоящая из сообщающихся камер. Безокислительный нагрев металла производится в кипящем слое средней камеры за счет подачи горючей смеси с недостатком воздуха. Основное количество тепла вводится в среднюю камеру посредством попеременного протекания через нее нагретого мелкозернистого теплоносителя из других камер с высокотемпературными кипящими слоями, в которых происходит полное сжигание газового топлива.
Описываемая установка отличается тем, что подина нагревательной камеры выполнена из отдельных беспрова Ibíûõ решеток, расположенных на одном уровне, с независимым подводом псевдосжижающего агента, а между решетками размещена горизонтальная площадка. Это обеспечивает создание в нагревательной камере печи зоны безокислительного нагрева металла за счет подачи горючей смеси с недостатком воздуха и зоны нагрева теплоносителя.
На чертеже приведена установка в общем виде.
Подина нагревательной камеры установки состоит из двух, находящихся на одном уровне, отдельных беспровальных газораспределительных решеток 1 и 2, а подрешеточное пространство, соответственно, разделено перегородкой 8. Б зто пространство по каналам 4 и б поступает воздух. Горючая смесь (с недостатком воздуха, m=0,5) подводится газовой горелкой б в кипящий слой зоны А нагрева металла в минимальном количестве, необходимом для интенсивного псевдосжижения слоя.
Горючая смесь (с некоторым избытком воз10 духа для дожигания газа, поступающего из зоны нагрева металла) в зону Б нагрева теплоносителя подводится через беспровальную решетку газовой горелкой 7.
Дымовые газы из нагревательной камеры 8
15 через отверстия решетчатого свода 9 выходят в расширитель 10, откуда по каналу 11 поступают на утилизацию тепла, Между решетками находится выступающая пад их уровнем глухая горизонтальная площадка 12, в пределах которой нижняя часть слоя не псевдосжижается, что предохраняет зону А от попадания окислительной атмосферы из зоны Б.
Перенос тепла из зоны Б в зону А совершается благодаря обычному для кипящего слоя интенсивному геремешиванию твердой фазы, которому способствует и наклонная стенка 14.
3Q По жаропрочным брусьям 18 перемещают188533
Предмет изобретения
Составитель П. Д. Гертиер
Редактор Л. М. Струве Текред Л. Бриккер 1(орректоры: С. Н. Соколова и Е. Ф. Полионова
Заказ 3849, 5 Тираж 1175 Формат бум. 60)(90 ls Объем 0,16 изд. л, Подписное
ЦНИИПИ 1(омитета по делам изобретений и открытий прн Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 ся металлические заготовки 15, загружаемые и выгружаемые через загрузочные щели 1б;
Установка безокислительного нагрева металла за счет использования мелкодисперсного промежуточного теплоносителя, включающая нагревательную камеру, отличающаяся тем, что, с целью создания в нагревательной камере печи зоны безокислительного нагрева металла и зоны нагрева теплоносителя, подина нагревательной камеры печи выполнена из отдельных беспровальных решеток, расположенных на одном уровне с независимым подводом псевдосжижающего агента, а между решетками расположена горизонтальная площадка.
