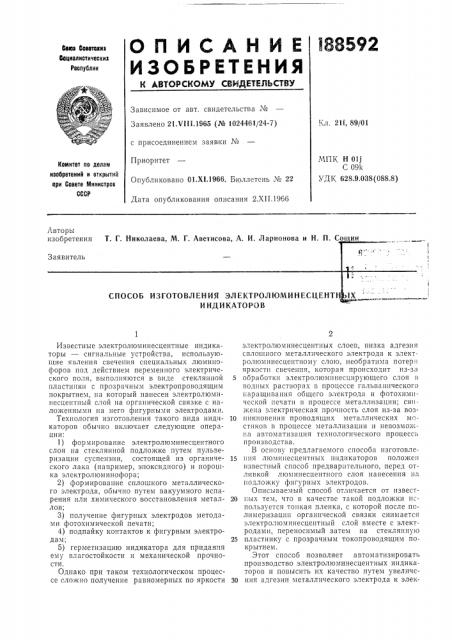

О П И С А Н И Е l88592

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Оеое Соеетекиз

Сациалистическиз

Республик

Зависимое от авт. свидетельства №

Заявлено 21 V I II.1965 (№ 1024461/24-7) с присоединением заявки №

Приоритет

Опубликовано 01.XI.1966. Бюллетень № 22

Дата опубликования описания 2.XII.1966 т,л. 21f, 89/01

МПК Н 011

С 091с

УДЕ, 628,9.038(088.8) Комитет по делам изобретений и открытий при Совете Мииистров

СССР

Лвторы

Известные электролюминесцентные индикаторы — сигнальные устройства, использующие явления свечения специальных люминофоров под действием переменного электрического поля, выполняются в виде стеклянной пластинки с прозрачным электропроводящим покрытием, на который нанесен электролюминесцентный слой на органической связке с наложенными на него фигурными электродами.

Технология изготовления такого вида индикаторов обычно включает следующие операции:

1) формирование электролюминесцентного слоя на стеклянной подложке путем пульверизации суспензии, состоящей из органического лака (например, эпоксидного) и порошка электролюминофора;

2) формирование сплошного металлического электрода, обычно путем вакуумного испарения или химического восстановления металлов;

3) получение фигурных электродов методами фотохимической печати;

4) подпайку контактов к фигурным электродам;

5) герметизацию индикатора для придания ему влагостойкости и механической прочности.

Однако при таком технологическом процессе сложно получение равномерных по яркости электролюминесцентных слоев, низка адгезня сплошного металлического электрода к электролюминесцентному слою, необратима потеря яркости свечения, которая происходит пз-за

5 обработки электролюмннесцирующего слоя в водных растворах в процессе гальваш1ческого наращивания общего электрода и фотохимической печати в процессе металлизации; снижена электрическая прочность слоя из-за воз10 никновепия проводящих металлических мостиков в процессе металлизации и невозможна автоматизация технологического процесс» производства.

В основу предлагаемого способа изготовлеj5 нпя люминесцентных индикаторов положен известный способ предварительного, перед отливкой люминесцентного слоя нанесения на подложку фигурных электродов.

Описываемый способ отличается от извест20 ных тем, что в качестве такой подложки используется тонкая пленка, с которой после пслимеризацип органической связки снимается электролюминесцентный слой вместе с электродами, переносимый затем на стеклянную

25 пластинку с прозрачным токопроводящим покрытием.

Этот способ позволяет автоматизировать производство электролюминесцентных индикаторов и повысить их качество путем увеличе30 ния адгезии металлического электрода к элек188592

Предмет изобретения юг Я

Фыг g

Фиг 1

Состави гель Л. Сольц

Редактор Н. Джарагетти Техред Т. П. Курилко Корректоры: С. Н. Соколова и В. В. Крылова

Заказ 3742/7 Тираж 1100 Формат бум. бОХ90 /з Объем 0,16 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 гролюминесцентному слою и уменьшения пробоев из-за проводящих мостиков.

На фиг. 1 изображена гибкая пленка с нанесенными на нее фигурными электродами; на фиг. 2 — 4 — отдельные стадии технологического процесса изготовления индикатора.

Фигурные электроды 1 формируются заранее на гибкой полимерной ленте-носителе 2 (например, полиэтилене, полиэтилентелефталате, фторопласте) обычными способами вакуумным испарением металлов, катодным распылением, химическим осаждением с последующим гальваническим наращиванием металлических слоев и фотохимической печатью, На эту полимерную пленку-носитель с готовыми фигурными электродами методом отливки наносится электролюминесцентный слой 8, состоящий из порошка электролюминофора и органической связки. При полимеризации органической связки образуется прочное соединение электролюминесцентного слоя

8 и металлических электродов 1.

Отлитый электролюминесцентный слой 3 совместно с фигурными металлическими электродами 1 снимается с полимерной подложки (для лучшего снимания электролюминесцентного слоя с металлическими электродами с полимерной пленки-носителя, последняя предварительно покрывается тонким

5 порядка 1 мк антиадгезионным слоем) и приклеивается затем к стеклянной пластинке 4 с прозрачным токопроводящим покрытием 5.

К полученному индикатору подпаиваются выводы и он герметизируется.

Способ изготовления электролюминесцентных индикаторов, при котором фигурные

15 электроды предварительно наносят на подложку, на которую затем отливают электролюминесцентный слой на органической связке, отличающийся тем, что, с целью повышения качества индикаторов и обеспечения возмож20 ности автоматизации их производства, в качестве указанной подложки используют тонкую пленку, с которой после полимеризации органической связки снимают электролюминесцентный слой вместе с электродами и пе25 реносят на стеклянную пластинку с прозрачным токопроводящим покрытием.
