Реферат

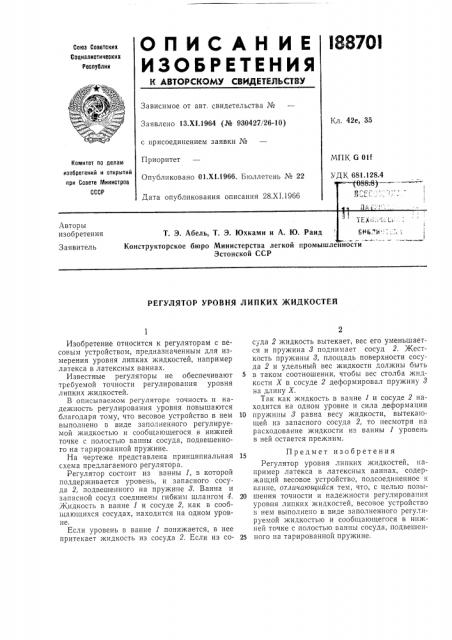

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l887Ol

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42е, 35

Заявлено 13.XI.1964 (№ 930427/26-10) с присоединением заявки №

Приоритет

Опубликовано 01.XI.1966. Бюллетень № 22

МПК G 011

УДК 681.128.4

Комитет по делзи изобретений и открытий

Конструкторское бюро Министерства легкой промышленности

Эстонской CCP

Заявитель

РЕГУЛЯТОР УРОВНЯ ЛИПКИХ )КИДКОСТЕЯ

Изобретение относится к регуляторам с весовым устройством, предназначенным для измерения уровня липких жидкостей, например латекса в латексных ваннах.

Известные регуляторы не обеспечивают требуемой точности регулирования уровня липких жидкостей.

В описываемом регуляторе точность и надежность регулирования уровня повышаются благодаря тому, что весовое устройство в нем выполнено в виде заполненного регулируемой жидкостью и сообщающегося в нижней точке с полостью ванны сосуда, подвешенного на тарированной пружине.

На чертеже представлена принципиальная схема предлагаемого регулятора.

Регулятор состоит из ванны 1, в которол поддерживается уровень, и запасного сосуда 2, подвешенного на пружине 8. Ванна и запасной сосуд соединены гибким шлангом 4.

Жидкость в ванне 1 и сосуде 2, как в сообшающихся сосудах, находится на одном уровне.

Если уровень в ванне 1 понижается, в нее притекает жидкость из сосуда 2. Если из сосуда 2 жидкость вытекает, вес его уменьшается и пружина 8 поднимает сосуд 2. Жесткость пружины 8, площадь поверхности сосуда 2 и удельный вес жидкости должны быть

5 втаком соотношении,,чтобы вес столба жидкости Х в сосуде 2 деформировал пружину 8 н а дл и ну Х.

Так как жидкость в ванне 1 и сосуде 2 находится на. одном уровне и сила деформации

10 пружины 8 равна весу жидкости, вытека ощей из запасного сосуда 2, то несмотря на расходование жидкости из ванны 1 уровень в ней остается прежним.

Предмет изобретения

Регулятор уровня липких жидкостей, например латекса в латексных ваннах, содержащий весовое устройство, подсоединенное к ьанне, отличающийся тем, что, с целью повы20 шения точности и надежности регулирования уровня липких жидкостей, весовое устройство в нем выполнено в виде заполненного регулируемой жидкостью и сообщающегося в нижней точке с полостью ванны сосуда, подвешен25 ного пэ тарированной пружине.
