Реферат

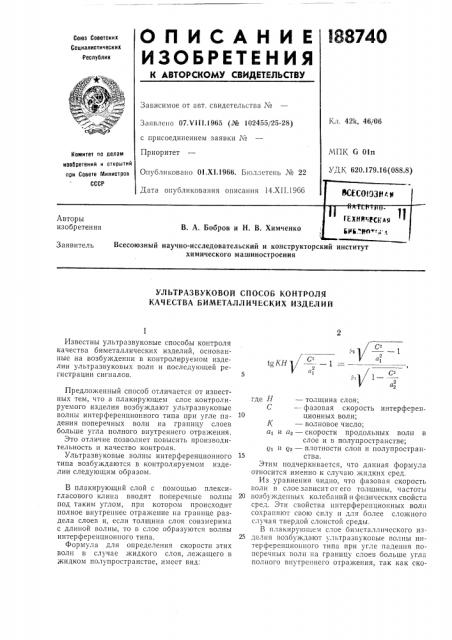

I88740

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42k, 46/06

Заявлено 07.Ъ 111.1965 (№ 102455/25-28) с присоединением заявки ¹

Приоритет

Опубликовано 01.Х1.1966. Бюллетень № 22

МПК G Oln

УДК, 620.179.16(088.8) Комитет по делам изобретений и открытий при Совете Министров

Заявитель Всесоюзный научно-исследовательский и конструкторский институт химического машиностроения

УЛЬТРАЗВУКОВОЙ СПОСОБ КОНТРОЛЯ

КАЧЕСТВА БИМЕТАЛЛИЧЕСКИХ ИЗДЕЛИЙ

1 Кц а где Н

10

Известны ультразвуковые способы контроля качества биметаллических изделий, основанные на возбуждении в контролируемом изделии ультразвуковых волн и последующей регистрации сигналов.

Предложенный способ отличается от известных тем, что в плакирующем слое контролируемого изделия возбуждают ультразвуковые волны интерференционно"o типа при угле падения поперечных волн на границу слоев больше угла полного внутреннего отражения.

Это отличие позволяет повысить производительность и качество контроля.

Ультразвуковые волны интерференционного типа возбуждаются в контролируемом изделии следующим образом.

B плакирующий слой с помощью плексигласового клина вводят поперечные волны под таким углом, при котором происходит полное внутреннее отражение на границе раздела слоев и, если толщина слоя соизмерима с длиной волны, то в слое образуются волны интерференционного типа.

Формула для определения скорости этих волн в случае жидкого слоя, лежащего в жидком полупространстве, имеет вид: — толщина слоя; — фазовая скорость интерференционных волн;

К вЂ” волновое число; а> и а — скорости продольных волн в слое и в полупространстве; о и ое — плотности слоя и полупростран15 ства.

Этим подчеркивается, что данная формула относится именно к случаю жидких еред.

Из уравнения видно, что фазовая скорость волн в слое зависит от его толщины, частоты

20 возбужденных колебаний и физических свойств сред. Эти свойства интерференционных волн сохраняют свою силу и для более сложного случая твердой слоистой среды.

В плакирующем слое биметаллического из25 делия возбуждают ультразвуковые волны интерференционного типа при угле падения поперечных волн на границу слоев больше угла полного внутреннего отражения, так как ско188740

1 3

Составитель А. Ионова

Рсдактор Б. С. Нанкина Техред Ц. Я. Бриккер

Корректоры: М, П. Ромашова и Ю. М. Федулова."аказ 3739/6 Тираж 1450 Формат бум. 60;к,90 /в Объем 0,1 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 рость поперечных волн в слое меньше, чем в основном металле.

Этими волнами можно обнаружить не только расслоения, но и трещины, что не удается сделать с помощью продольных волн, а также определить качество сцепления слоев.

Предмет изобретения

Ультразвуковой способ контроля качества биметаллических изделий, основанный на возбуждении в контролируемом изделии ультразвуковых волн и последующей регистрации сигналов, отличающийся тем, что, с целью повышения производительности и качества контроля, в плакирующем слое контролируемого изделия возбуждают ультразвуковые волны интерференционного типа при угле падения поперечных волн на границу слоев больше угла полного внутреннего отражения, То
