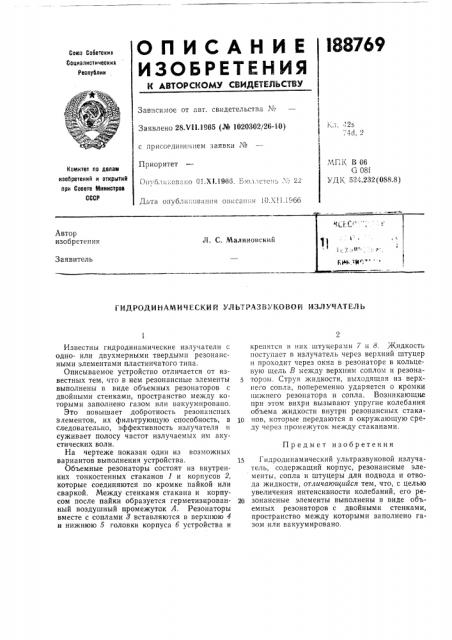

О П И С А Н И Е }88769
ИЗОБРЕТЕНИЯ
Союз Созетсниз
Социалистических
Республик
Зависи <ое от авт. свидетельства ч»
Заявлено 28.711. II965 (X 1020302/26-30) с присоединением заявки М
МП1(В 06
G 081
УДК 534.232(088.8) Приоритет
Комитет по делам изобретений и открытий при Совете Министров
СССР
Оп1..бап;,овапо О,,XI 1966. В..о.-»-tå1»ñ.)ь, ;: 22
Дата опубли,;ов шпя опнса ; я 10.Х! i.i966
Автор изобретения
Л. С. Малиновскими
Заявитель
ГИДРОДИИАМИЧЕСКИЙ УЛЬТРАЗВ "KOBOA ИЗЛУЧАТЕЛЬ
Предмет изобретения
Известны гидродинамические излучатели с одно- или двухмерными твердыми резонансными элементами пластинчатого типа.
Описываемое устройство отличается от известных тем, что в нем резонансные элементы выполнены в виде объемных резонаторов с двойными стенками, пространство между которыми заполнено газом или вакуумировано.
Это повышает добротность резонансных элементов, их фильтрующую способность, а следовательно, эффективность излучателя и суживает полосу частот излучаемых им акустических волн.
На чертеже показан один из возможных вариантов выполнения устройства.
Объемные резонаторы состоят из внутренних тонкостенных стаканов 1 и корпусов 2, которые соединяются по кромке пайкой или сваркой. Между стенками стакана и корпусом после пайки образуется герметизированный воздушный промежуток А. Резонаторы вместе с соплами 8 вставляются в верхнюю 4 и нижнюю 5 головки корпуса б устройства и крепятся в них штуцера;1H / li 8. Жидкость поступает в излучатель через верхний штуцер и проходит через окна в резонаторе в кольцевую щель В между верхним соплом и резонатором. Струя жидкости, выходящая из верхнего сопла, попеременно ударяется о кромки нижнего резонатора и сопла. Возникающие при этом вихри вызывают упругие колебания объема жидкости внутри резонансных стакаjo нов, которые передаются в окружающую среду черсз промежуток между стаканами.
15 Гидродинамический ультразвуковой излучатель, содержащий корпус, резонансные элементы, сопла и штуцеры для подвода и отвода жидкости, отличающийся тем, что, с целью увеличения интенсивности колебаний, его pe20 зонансные элементы выполнены в виде объемных резонаторов с двойными стенками, пространство между которыми заполнено газом или вакуумировано.
188769 б
Редактор Жиляева
Заказ 3733/9 Тираж 1620 Формат бум. 60X90 ; Объем 0,13 изд. л. Г1одпнсное
ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, д. 2
Составитель Макаров
Техред Л. Бриккер
Корректоры: Т, Н. Костикова и A. М. Смак
