Барабан триера
Иллюстрации
Реферат

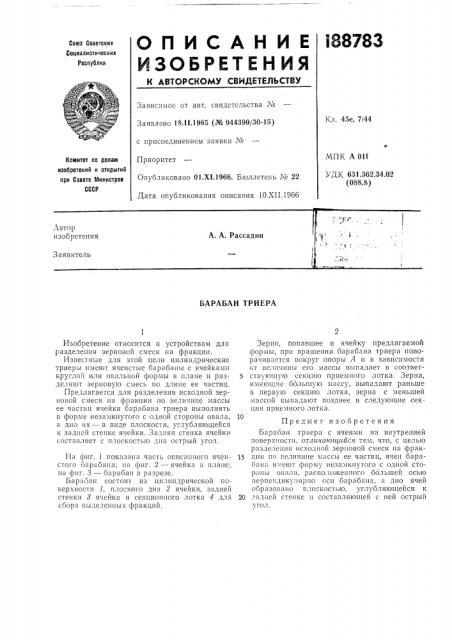

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 18.1!.1965 (№ 944390/30-15) Кл. 45е, 7/44
МПК А 01f
УДК 631,362.34.02 (088.8) Приоритет
Опубликовано 01.XI.1966. Бюллетень ¹ 22
Дата опубликования описания 10.XII.1966
Комитет по делам изобретений и открытий при Совете Министров
СССР
БАРАБАН ТРИЕРА
10 с присоединением заявки №
Изобретение относится к устройствам для разделения зерновой смеси па фракции.
Известные для этой цели цилиндрические
zpzep i имелот яче лсть е барабаны с ячейка знл круглой или овальной рормы в плане и разделяют зерновую смесь по длине ее частиц.
Предлагается для разделения исходной зерновой смеси на фракции по величине массы се часгиц ячейки барабана триера выполнять
v, форме незамкнутого с одной стороны овала, а дно их — в виде плоскости, углубляющейся к задней стенке ячейки. Задняя стенка ячейки составляет с плоскостью дна острый угол.
На фиг. 1 показана часть описанного ячеи- 15 стого оарабапа; на фиг. 2 — ячейка в плане; па фнг. 3 — барабан в разрезе.
Барабан состоит из цилиндрической поверхности 1, плоского дна 2 ячейки, задней стенки 8 ячейки и секционного лотка 4 для 20 сбора выделенных фракций.
Зерно, попавшее в ячейку предлагаемой формы, прп вращении барабана триера поворачивается вокруг опоры А и в зависимости
GT величины его массы выпадает в соответствующую секцгпо приемного лотка. Зерна, имеющие ббльшую массу, выпадают раньше в первую секцию лотка, зерна с меньшей массой выпадают позднее в следующие секции приемного лотка.
Предмет изобретения
Барабан триера с ячеями на внутренней поверхности, отличпютцийся тем, что, с целью разделения исходной зерновой смеси на фракции по вели шпе хгассы ее частиц, ячеп барабана имеют форму незамкнутого с одной стороны овала, расположенного ббльшей осью перпендикулярно ссп барабана, а дно ячей образовано плоскостью, углубляющейся к задней стенке и составляющей с ней острый угол.
188783 п ггг. 2 Рог,d
Составитель Г. Ирвинг
Редактор А. И. Пименова Текред Л. Ьриккер Корректоры; С. Н. Соколова и Е. Ф. Полионова
Заказ 3753/l5 Тираж 650 Формат бум. 60;;90 /, Об.ьем 0,16 изд. л. Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Чкппстров СССР
Москва, Центр, пв, Серова, д. 4
Типография пр. Сапунова, д. 2
