Реферат

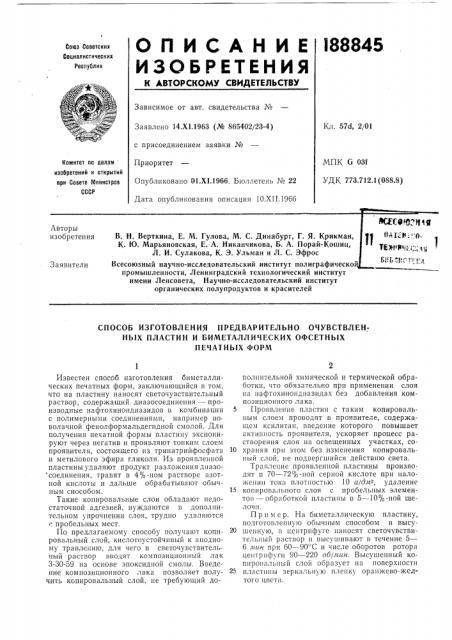

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 57d, 2/01

Заявлено 14.Х1.1963 (¹ 865402/23-4) с присоединением заявки №

МПК G 031

УДК 773.712.1(088.8) Приоритет

Опубликовано 01.Х1.1966. Бюллетень № 22

Дата опубликования описания 10.XII.1966

Комитет по делам изобретений и открытий при Совете Министров

СССР

ЯЯ рт1 1" 1 у

11 йТ11 -: 0.

ТЕМ II ió,","; <ы

Авторы изобретения

В. Н. Верткина, Е. М. Гулова, M. С. Динабург, Г. Я. Крикман, К. Ю. Марьяновская, Е. А. Никанчикова, Б. А. Порай-Кошиц, Л. И. Сулакова, К. Э. Ульман и Л. С. Эфрос

Всесоюзный научно-исследовательский институт полиграфическо" промышленности, Ленинградский технологический институт имени Ленсовета, Научно-исследовательский институт органических полупродуктов и красителей

Б1!Б:";1, тгпл

Заявители

СПОСОБ ИЗГОТОВЛЕНИЯ ПРЕДВАРИТЕЛЬНО ОЧУВСТВЛЕННЫХ ПЛАСТИН И БИМЕТАЛЛИЧЕСКИХ ОФСЕТНЪ1Х

ПЕЧАТНЬ1Х ФОРМ

Известен способ изготовления биметаллических печатных форм, заключающийся в том, что на пластину наносят светочувствительный раствор, содержащий диазосоединения — производные нафтохинондиазидов в комбинации с полимерными соединениями, например новолачной фенолформальдегидной смолой. Для получения печатной формы пластину экспонируют через негатив и проявляют тонким слоем проявителя, состоящего из тринатрийфосфата и метилового эфира гликоля. Из проявленной пластины удаляют продукт разложения диазосоединения, травят в 4%-ном растворе азотной кислоты и дальше обрабатывают обычным способом. 15

Такие копировальные слои обладают недостаточной адгезией, нуждаются в дополнительном упрочнении слоя, трудно удаляются с пробельных мест.

По предлагаемому способу получают копировальный слой, кислотоустойчивый к анодному травлению, для чего в светочувствительный раствор вводят композиционный лак

3-30-59 на основе эпоксидной смолы. Введение композиционного лака позволяет получить копировальный слой, не требующий дополнительной химической и термической обработки, что обязательно при применении слоя на нафтохинондназидах без добавления композиционного лака.

Проявление пластин с таким копировальным слоем проводят в проявителе, содержащем ксилитан, введение которого повышает активность проявителя, ускоряет процесс растворения слоя на освещенных участках, сохраняя при этом без изменения копировальный слой, не подвергшийся действию света.

Травление проявленной пластины производят в 70 — 72%,-ной серной кислоте прн наложении тока плотностью 10 а/d»t - удаление копировального слоя с пробельных элементов — обработкой пластины в 5 — 10%-ной щелочи.

Пример. На биметаллическую пластину, подготовленную обычным способом и высушенную, в центрифуге наносят светочувствительный раствор н высушивают в течение 5—

6 »птн при 60 †-90 С и числе оборотов ротора центрифуги 90 — 220 об).иин. Высушенный копировальный слой образует на поверхностн пластины зеркальную пленку оранжево-желтого цвета.

188845

4 ствитель30 г

50 г

3-30-59

20 мл

1 л

20 мл

1 л

20 г

50 г

18 мл

300 мл

700 мл

15 г

18 мл

50 г

800 мл

200 мл

25 г

50 г

3-30-59

22 мл

1 л

40 г

50 г

24 мл

500 мл

300 мл

200 мл

20 г

50 г

18 мл

700 мл

250 мл

50 мл

18 г

50 г

3-30-59

18 мл

Применяют следующие светочув ные растворы:

1. Диазосоединение — эфир 1,2нафтохинондиазид (2) -5-сульфокислоты и 4,4 -диоксидифенилпропана

Новолак К-18

Композиционный лак (40%-ный раствор)

Диоксан

2. Диазосоединение — эфир 1,2нафтохинондиазид (2) -5-сульфокислоты и идитола

Идитол

Композиционный лак 3-30-59 (40%-ный раствор)

Диоксан

Этилцеллозольв

3. Диазосоецрнение — эфир 1,2нафтохинондиазид (2) -5-сульфокислоты и продукта конденсации

4,4>-диоксидифенилпропана с формальдегйдом

Композиционный лак 3-30-59 (40%-ный раствор)

Новолак К-18

Диоксан

Ацетон

4. Диазосоединение — эфир 1,2нафтохинондиазид (2) -5-сульфокислоты и 3-оксидифениленоксиll,а

Новолак К-18

Композиционный лак (40%-ный раствор)

Диметилформ амид

5. Диазосоединение — эфир 1,2нафтохинондиазид (2) -5-сульфокислоты и 2,2, 4,4 -тетр аоксидифенилсульфида

Новолак К-18

Композиционный лак 3-30-59 (40%-ный раствор)

Диоксан

Этилцеллозольв

Ацетон

6. Диазосоединение — эфир 1,2нафтохинондиазид (2)-5-сульфокислоты и новолака К-18

Новолак К-18

Композиционный лак 3-30-59 (40%.-ный раствор)

Диоксан

Ацетон

Циклогекса ион

7. Диазосоединение — эфир 1,2нафтохинондиазид (2) -4-сульфокислоты и идитола

Новолак К-18

Композиционный лак (40 jo-ный раствор) Диоксан 300 мл

Этилцеллозольв 700 мл

8. Диазосоединение — эфир 1,2нафтохинондиазид (2) -4-сульфокислоты и новолака К-18 20 г

Новолак К-18 50 г

Композиционный лак 3-30-59 (40%.-ный раствор)

Диоксан

9. Диазосоединение — эфир 1,2нафтохинондиазид (1)-3-карбоновой кислоты и новолака К-18 10 г

Новолак К-18 50 г

Композиционный лак 3-30-59 (40% -ный раствор) 22 мл

Этилцеллозольв 1 л

Для получения печатной формы очувствленную пластину экспонируют через негатив в контактно-копировальном устройстве. В качестве источников света применяют ртутные или дуговые источники света.

На экспонированную пластину наносят тонкий слой проявителя, содержащего следующие компоненты:

Тринатрийфосфат от 10 до 80 г

Глицерин чистый от 500 до 700 мл

Вода до1л или

Тринатрийфосфат от 10 до 80 г

Ксилитан (уд. в, 1,37) от 400 до 500 мл

Вода до1л

Затем обрабатывают до полного удаления продуктов разложения диазосоединения с печатающих элементов. Продолжительность проявления 1 — 3 мин. Далее пластину промывают водой и сушат 5 мин при б0 С, после чего травят в гальванической ванне в 70—

72%-ной серной кислоте и при плотности тока

5 — 10 а/дм в течение 2 мин, промыван1т водой и удаляют копировальный слой с пробельных элементов обработкой 5 — 10%.-ным раствором едкого натра.

Дальнейшую обработку печатной формы ведут обычным способом.

Предмет изобретения

Способ изготовления предварительно очувствленных. пластин и биметаллических офсетных печатных форм путем нанесения на биметаллическую пластину светочувствительного раствора, содержащего нафтохинондиазиды и полимерные соединения, экспонирования копировального слоя, проявления в проявителе, содержащем тринатрийфосфат, травления, отличающийся тем, что, с целью получения кислотоустойчивого к анодному травлению копировального слоя, в качестве полимерного соединения применяют композиционный лак 3-30-59 на основе эпоксидной смолы и в проявитель вводят ксилитан.
