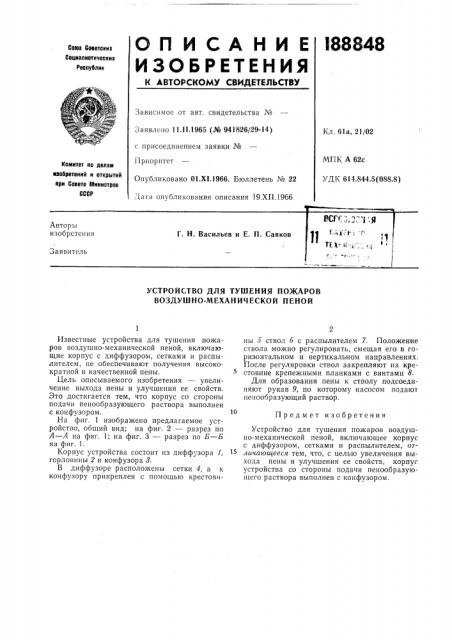

С Il И С А Н И Е !88848
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сова Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 11.11,1965 (№ 941826/29-14) с присоединением заявки №
Приоритет
Опубликовано 01.XI.1966. Бюллетень № 22
Дата опубликования описания 19.ХП.1966
Кл. 61а, 21/02
МПК А 62с
УД К 614.844.5 (088.8) Комитет по делам наобретеиий и открытий нри Совете Министров
СССР
УСТРОЙСТВО ДЛЯ ТУШЕНИЯ ПО)КАРОВ
ВОЗДУШНО-МЕХАНИЧЕСКОЙ ПЕНОЙ
Предмет изобретения
Известные устройства для тушения пожаров воздушно-механической пеной, включающие корпус с диффузором, сетками и распылителем, не обеспечивают получения высокократной и качественной пены.
Цель описываемого изобретения — увеличение выхода пены и улучшения ее свойств.
Это достигается тем, что корпус со стороны подачи пенообразующего раствора выполнен с конфузором.
На фиг. изображено предлагаемое устройство, общий вид; на фиг. 2 — разрез по
А — А на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг. 1.
Корпус устройства состоит из диффузора /, горловины 2 и конфузора 8.
В диффузоре расположены сетки 4, а к конфузору прикреплен с помощью крестовчны 5 ствол 6 с распылителем 7. Положение ствола можно регулировать, смещая его в горизонтальном и вертикальном направлениях.
После регулировки ствол закрепляют на крестовине крепежными планками с винтами 8.
Для образования пены к стволу подсоединяют рукав 9, по которому насосом подают пенообразующий раствор.
Устройство для тушения пожаров воздушно-механической пеной, включающее корпус с диффузором, сетками и распылителем, птличаюи1ееся тем, что, с целью увеличения выхода пены и улучшения ее свойств, корпус устройства со стороны подачи пенообразующего раствора выполнен с конфузором.
