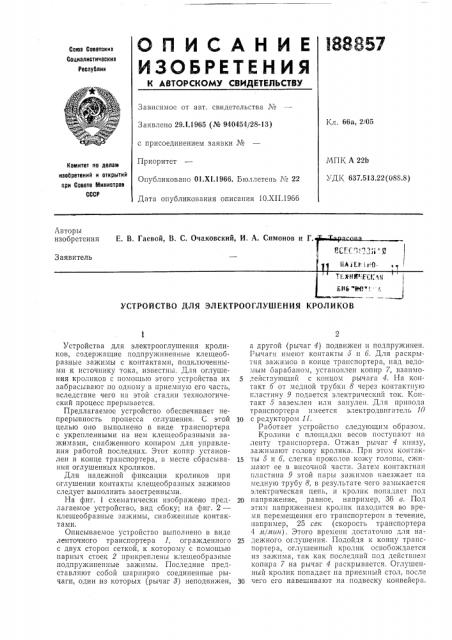

СПИСАНИЕ I88857
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
СОЮЗ COS8ICKHI
Социалистически к
Республик
Зависимое от авт, свидетельства №
Заявлено 29.1.1965 (№ 940454/28-13) Кл. 66а, 2!05 с присоединением заявки №
Приоритет
MHK А 22b
УДК 637.513.22(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано 01.Х1.1966. Бюллетень № 22
Дата опубликования описания 10.ХП.1966
Авторы изобретения Е. В. Гаевой, В, С. Очаковский, И. А. Симонов и Г.
Заявитель
11А i Et т."0Т Н@ : ь1:.q ц ьт1и " Яф . т
УСТРОЙСТВО ДЛЯ ЭЛЕКТРООГЛУШЕНИЯ КРОЛИКОВ
Устройства для электрооглушения кроликов, содержащие подпружиненные клещеобразные зажимы с контактами, подкл|оченными к источнику тока, известны. Для оглушения кроликов с помощью этого устройства их забрасывают по одному в приемную его часть, вследсгвие чего на этой стадии технологический процесс прерывается.
Предлагаемое устройство обеспечивает непрерывность процесса оглушения. С этой целью оно выполнено в виде транспортера с укрепленными íà Ht ì клещеобразными зажимами, снабженного копиром для управления работой последних. Этот копир установлен в конце транспортера, в месте сбрасывания оглушенных кроликов.
Для надежной фиксации кроликов при оглушении контакты клещеобразных зажимов следует выполнить заостренными.
На фиг. 1 схематически изображено предлагаемое устройство, вид сбоку; на фиг. 2— клещеобразные зажимы, снабженные контактами.
Описываемое устройство выполнено в виде ленточного транспортера 1, огражденного с двух сторон сеткой, к которому с помощью парных стоек 2 прикреплены клещеобразные подпружиненные зажимы. Последние представляют собой шарнирно соединенные рычаги, один из которых (рычаг 8) неподвижен, а другой (рычаг 4) подвижен и подпружинен.
Рычаги имеют контакты 5 и 6. Для раскрытия зажимов в конце транспортера, над ведомым барабаном, установлен копир 7, взаимо5 дейстзу|ощий с концом рычага 4. На контакт 6 от медной трубки 8 через контактную пластину 9 подается электрический ток. Контакт 5 заземлен или занулен. Для привода транспортера имеется электродвигатель !О
10 с редуктором 11.
Работает устройство следующим образом.
Кролики с площадки весов поступают на ленту транспортера. Отжав рычаг 4 книзу, зажимают голову кролика. Прн этом контак15 ты 5 и 6, слегка проколов кожу головы, сжимают ее в височной части. Затем контактная пластина 9 этой пары зажимов наезжает на медную трубу 8, в результате чего замыкается электрическая цепь, и кролик попадает под
20 напряжение, равное, например, 36 в. Под этим напряжением кролик находится во время перемещения его транспортером в течение, например, 25 сек (скорость транспортера
4 л/мин). Этого времени достаточно для на25 дежного оглушения. Подойдя к концу транспортера, оглушенный кролик освобождается из зажима, так как послед|шй под действием копира 7 на рычаг 4 раскрывается. Оглушенный кролик попадает на приемный стол, после
30 чего его навешивают на подвеску конвейера.
188857 (о Г %ф Д
+u г
Составитель М. Андреева
Текред Л. Бриккер
Редактор T. Ларина
Корректоры: С. Н. Соколова и Е. Ф. Полионова
Заказ 3753/15 Тираж 575 Формат бум. 60X90 /ö Объем 0,21 изд. л. Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Севова, д, 4
Типография пр. Сапунова, д. 2
КОЛИЧЕСТВО КВОЛПКОВ, ОДНОВРЕМЕННО IIBXOдящесся на транспортере, может быть равно числу зажимов, прикрепленных к стойкам 2.
Время нахождения их под током можно регулировать путем изменения скорости движения транспортера или же изменения длины трубки 8.
Предмет изобретения
1. Устройство для электрооглушения кроликов, содержащее подпружиненные клещеобразные зажимы с контактами, подключенными к источнику тока, отличающееся тем, что, с целью непрерывности процесса оглушения, оно выполнено в виде транспортера, клещеобразные зажимы расположены на
5 транспортере, и последний снабжен установленным в месте сбрасывания оглушенных кроликов копиром для управления работой зажимов.
2. Устройство по п. 1, отличающееся тем, 10 что, с целью более надежной фиксации кроликов при оглушении, контакты клещеобразных зажимов выполнены заостренными.
