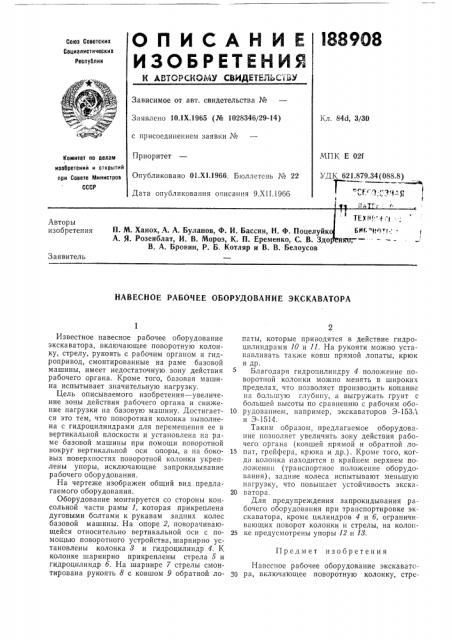

НАВЕСНОЕ РАБОЧЕЕ ОБОРУДОВАНИЕ ЭКСКАВАТОРА
Предмет изобретения
Известное навесное рабочее оборудование экскаватора, включающее поворотную колонку, стрелу, рукоять с рабочим органом и гидропривод, смонтированные на раме базовой машины, имеет недостаточную зону действия рабочего органа. Кроме того, базовая машина испытывает значительную нагрузку.
Цель описываемого изобретения — увеличение зоны действия рабочего органа и снижение нагрузки на базовую машину. Достигается это тем, что поворотная колонка выполнена с гидроцилиндрами для перемещения ее в вертикальной плоскости и установлена на раме базовой машины при помощи поворотной вокруг вертикальной оси опоры, а на боковых поверхностях поворотной колонки укреплены упоры, исключающие запрокидывание рабочего оборудования.
На чертеже изображен общий вид.предлагаемого оборудования.
Оборудование монтируется со стороны консольной части рамы 1, которая прикреплена дуговыми болтами к рукавам задних колес базовой машины. На -опоре 2, поворачивающейся относительно вертикальной оси с помощью поворотного устройства, шарнирно установлены колонка 8 и гидроцилиндр 4. К колонке шарнирно прикреплены стрела 5 и гидроцилиндр 6. На шарнире 7 стрелы смонтирована рукоять 8 с ковшом 9 обратной лопаты, которые приводятся в действие гидроцилиндрами 10 и 11. На рукояти можно устанавливать также ковш прямой лопаты, крюк и др.
Благодаря гидроцилиндру 4 положение поворотной колонки можно менять в широких пределах, что позволяет производить копание на большую глубину, а выгружать грунт с большей высоты по сравнению с рабочим обо10 рудованием, например, экскаваторов Э-153А и Э-1514.
Таким образом, предлагаемое оборудование позволяет увеличить зону действия рабочего органа (ковшей прямой и обратной ло15 пат, грейфера, крюка и др.). Кроме того, когда колонка находится в крайнем верхнем положенин (транспортное положение оборудования), задние колеса испытывают меньшую нагрузку, что повышает устойчивость экска20 ватора.
Для предупреждения запрокидывания рабочего оборудования при транспортировке экскаватора, кроме цилиндров 4 и 6, ограничивающих поворот колонки и стрелы, на колон25 ке предусмотрены упоры 12 и 18.
Навесное рабочее оборудование экскаватоз0 ра, включающее поворотную колонку, стрс188908
