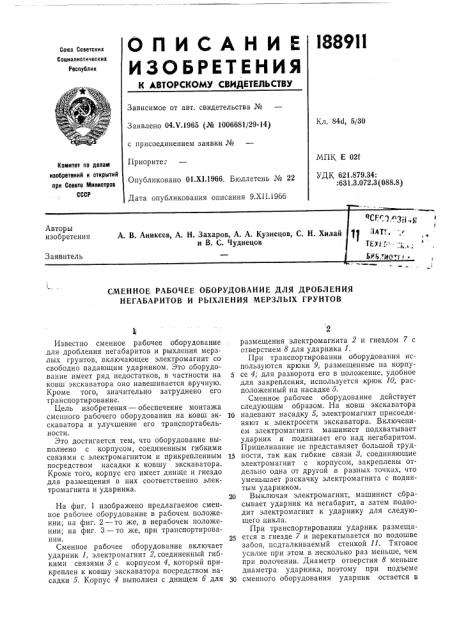

О П И С А Н И Е 188911
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Ссюэ Советских
Социалистических
Респуйлик
Зависимое от авт. свидетельства №
Заявлено 04.V.1965 (И 1006681/29-14) с присоединением заявки №
Приорите
Опубликовано 01.Х1.1966. Бюллетень № 22
Дата опубликования описания 9.Х11.19бб
Кл. 84d, 5/30
МПК E 02f
УДК 621.879.34:
:631.3.072.3 (088.8) Комитет по делам иаобретений и открытий при Совете Министров
СССР
g 1
СМЕННОЕ РАБОЧЕЕ ОБОРУДОВАНИЕ ДЛЯ ДРОБЛЕНИЯ
НЕГАБАРИТОВ И РЪ1ХЛЕНИЯ МЕРЗЛЪ1Х ГРУНТОВ
1I
Известно сменное рабочее оборудование для дробления негабаритов и рыхления мерзлых грунтов, включающее электромагнит со свободно падающим ударником. Это оборудование имеет ряд недостатков, в частности на ковш экскаватора оно навешивается вручную.
Кроме того, значительно затруднено его транспортирование.
Цель изобретения — обеспечение монтажа сменного рабочего оборудования на ковш экскаватора и улучшение его транспортабельности.
Это достигается тем, что оборудование выполнено с корпусом, соединенным гибкими связями с электромагнитом и прикрепленным посредством насадки к ковшу экскаватора.
Кроме того, корпус его имеет днище и гнездо для размещения в них соответственно электромагнита и ударника.
На фиг. 1 изображено предлагаемое сменное рабочее оборудование в рабочем положении; на фиг. 2 — то же, в нерабочем положении; на фиг. 3 — то же, при транспортировании.
Сменное рабочее оборудование включает ударник 1, электромагнит 2, соединенный гибкими связями 3 с корпусом 4, который прикреплен к ковшу экскаватора посредством насадки 5. Корпус 4 выполнен с днищем 6 для
2 размещения электромагнита 2 и гнездом 7 с отверстием 8 для ударника l.
При транспортировании оборудования используются крюки 9, размещенные на корпусе 4; для разворота его в положение, удобное для закрепления, используется крюк 10, расположенный на насадке 5.
Сменное рабочее оборудование действует следующим образом. На ковш экскаватора
10 надевают насадку 5, электромагнит присоединяют к электросети экскаватора. Включением электромагнита машинист подхватывает ударник и поднимает его над негабаритом.
Прицеливание не представляет большой труд15 ности, так как гибкие связи 8, соединяющие электромагнит с корпусом, закреплены отдельно одна от другой в разных точках, что уменьшает раскачку электромагнита с поднятым ударником.
2о Выключая электромагнит, машинист сбрасывает ударник на негабарит, а затем подводит электромагнит к ударнику для следующего цикла.
При транспортировании ударник размещается в гнезде 7 и перекатывается по подошве забоя, подталкиваемый стенкой 11. Тяговое усилие при этом в несколько раз меньше, чем при волочении. Диаметр отверстия 8 меньше диаметра ударника, поэтому при подъеме
30 сменного оборудования ударник остается в
1889I1
Фиг. 2 гнезде. Электромагнит при транспортировании перекидывается на днище корпуса.
Таким образом, корпус оборудования является одновременно средством его транспортирования, которое осуществляется, например, трактором, связанным с ним тросами, закрепленными на крюках 9 корпуса.
Предмет изобретения
1. Сменное рабочее оборудование для дробления негабаритов и рыхления мерзлых грунтов, включающее электромагнит со свободно падающим ударником, отличающееся тем, что, с целью обеспечения его монтажа на ковш экскаватора, оно выполнено с корпусом, 5 соединенным с помощью гибких связей с электромагнитом и прикрепленным посредством насадки к ковшу экскаватора.
2. Оборудование по п. 1, отличающееся тем, что, с целью улучшения транспортабельности, 10 корпус его выполнен с днищем и гнездом для размещения в них соответственно электромагнита и ударника.
18891i
