Самонесущая двутавровая стойка каркаса сборно-разборных комплектов мебели
Патент 188922
Классы МПК
Самонесущая двутавровая стойка каркаса сборно-разборных комплектов мебели
Иллюстрации
Реферат
С А Н И Е I88922
Сове Советских
Социалистических
Республик
К ПАТЕНТУ
Зависимый от патента №
Заявлено 06,Х1.1963 (K 864621/28-14) с присоединением заявки №
Приоритет
Опубликовано 01.Х1.1966. Бюллетень № 22
Дата опубликования описания 21.1.1967
Кл. 341, 19/04
МПК А 47Ь
УДК 684.4.073.2 (088.8) Комитет по делам изобретений и открытий ори Совете Министров
СССР
ВСЕСо: ц пr ЕХ у. -" втор изобретения
Иностранец
Жак Деннери
Иностранная фирма
Заявитель
«Акционерное общество Этаблисман Деннери» (Франция
САМОНЕСУЩАЯ ДВУТАВРОВАЯ СТОЙКА КАРКАСА
СБОРНО-РАЗБОРНЫХ КОМПЛЕКТОВ МЕБЕЛИ
Известные двутавровые стойки каркаса не обеспечивают быстрого монтажа и демонтажа мебели.
Цель описываемого изобретения — ускорение монтажа и демонтажа. Для этого полкл двутавра выполнены в виде гнезд U-образного сечения, а стойка состоит из двух приваренных друг к другу симметричных частей.

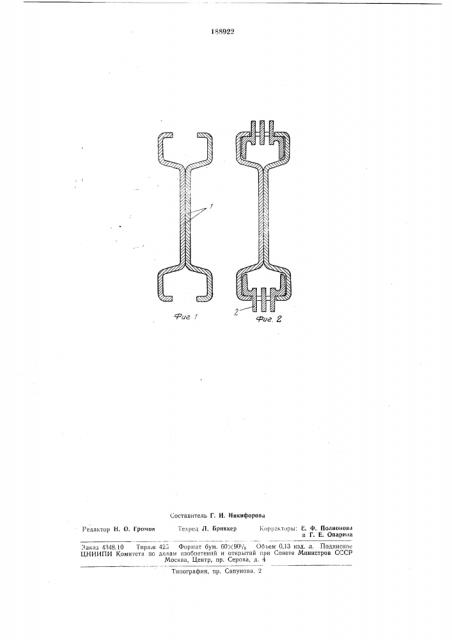

На фиг. 1 изображена предлагаемая стойка в разрезе; на фиг. 2 — то же, с задвинутыми в гнезда профилями.
Стойка состоит из двух симметричных частей 1, приваренных друг к другу. Полки двутавра выполнены в виде гнезд U-образного сечения, в которые задвигают проф ил„2, предназначенный для установки различных деталей (консолей для полок, шкафов с ящиками, зеркал и т. п.).
5 Предмет изобретения
1. Самонесущая двутавровая стойка каркаса сборно-разборных комплектов мебели с рейками, отличающаяся тем, что, с целью
10 монтажа и демонтажа мебели, каждая полка двутавра выполнена в виде гнезда U-образно о сечения.
2. Стойка по п. 1, отличающаяся тем, что она выполнена из двух симметричных частей, 15 соединенных между собой сваркой.
188922 фиг, Я
Составитель Г, И. Никифорова
Редактор Н. О. Громов
Техред Л, Бриккер Корректоры: F. Ф. Полионова н Г. Е. Опарина
Типография, пр. Сапунова. 2
: аказ 4348,10 Тира к 425 Формат бум. 60>;90 /, Объем 0,13 изд. л. Подписное
ЦНИИПИ Комитета по делам пзобветений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
