Автоматический клапан для спуска и цементажа обсадных колонн

Автоматический клапан для спуска и цементажа обсадных колонн

Иллюстрации

Показать все

Реферат

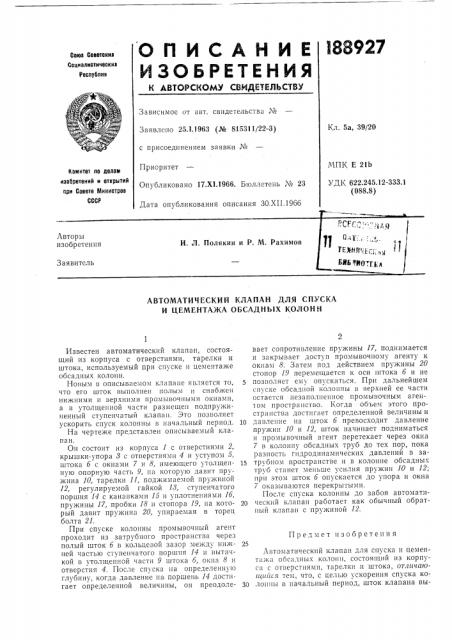

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Ссцизлистическик

Реслублик

Зависимое от авт. свидетельства ¹

Кл. 5а, 39/20

Заявлено 25 1.1963 (№ 815311/22-3) с присоединением заявки №

Приоритет

Опубликовано 17.Х1.1966. Бюллетень № 23

Дата опубликования описания 30.XII.1966

МПК E 21Ь

УДК 622.245.12-333.1 (088.8) Комитет Il0 делам изобретений и открытий ори Совете Министров

СССР

Авторы изобретения

И. Л. Полякин и P

Заявитель

АВТОМАТИЧЕСКИЙ КЛАПАН ДЛЯ СПУСКА

И ЦЕМЕНТАЯА ОБСАДНЪ1Х КОЛОНН вает сопротивление пружины 17, поднимается и закрывает доступ промывочному агенту к окнам 8. Затем под действием пружины 20 стопор 19 перемещается к оси штока 6 и не позволяет ему опускаться. При дальнейшем спуске обсадной колонны в верхней ее части остается незаполненное промывочным агентом пространство. Когда объем этого пространства достигает определенной величины и

10 давление на шток б превосходит давление пружин 10 и 12, шток начинает подниматься и промывочный агент перетекает через окна

7 в колонну обсадных труб до тех пор, пока разность гидродннамических давлений в за15 трубном пространстве и в колонне обсадных труб станет меньше усилия пружин 10 и 12; при этом шток 6 опускается до упора и окна

7 оказываются перекрытыми.

После спуска колонны до забоя автоматический клапан работает как обычный обратный клапан с пружиной 12.

Автоматический клапан для спуска и цементажа обсадных колонн, состоящий нз корпуса с отверстиями, тарелки и штока, отличаюи иися тем, что, с целью ускорения спуска коЗО лонны в начальный период, шток клапана выИзвестен автоматический клапан, состоящий из корпуса с отверстиями, тарелки и штока, используемый при спуске и цементаже обсадных колонн.

Новым в описывае,-to» клапане является то, что его шток выполнен полым и снабжен нижними и верхними промывочными окнами, а в утолщенной части размещен подпружиненный ступенчатый клапан. Это позволяет ускорить спуск коло.шы в начальный период.

На чертеже представлен описываемый клапан.

Он состоит из корпуса 1 с отверстиями 2, крышки-упора 8 с отверстиями 4 и уступом 5, штока б с окнами 7 и 8, имеющего утолщенную опорную часть 9, на которую давит пружина 10, тарелки 11, поджимаемой прркиной

12, регулируемой гайкой 18, ступенчатого поршня 14 с канавками 16 н уплотнениями 16, пружины 17, пробки 18 и стопора 19, на который давит пружина 20, упираемая в торец болта 21.

При спуске колонны промывочный агент проходит из затрубного пространства через полый шток б в кольцевой зазор между нижней частью ступенчатого поршня 14 и вытачкой в утолщенной части 9 штока 6, окна 8 н отверстия 4. После спуска на определенную глубину, когда давление на поршень 14 достигает определенной величины, он преодолеПредмет изобретения

188927

Составитель Н. Карташов

Редактор Л. М. Струве Текред T. П. Курилко Корректоры: Е. Д. Курдюмова и С. Н. Соколова

Заказ 3913/8 Тираж 750 Формат бум, 60X90 /з Объем 0,16 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 полнен полым и снабжен нижними и верхними промывочными окнами, а в утолщенной части штока размещен подпружиненный ступенчатый поршень.

2
