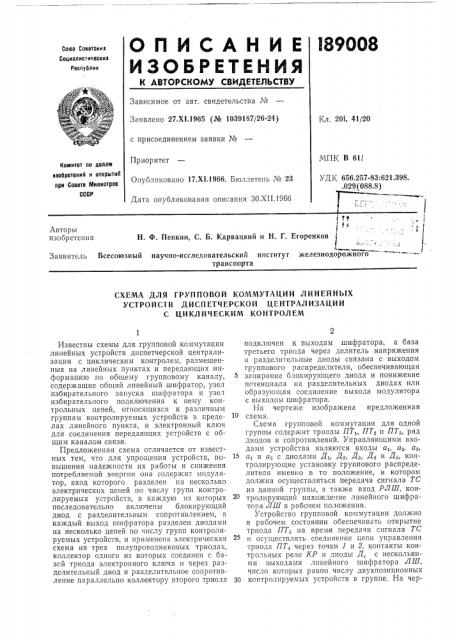

ОП ИСА НИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДETEJllbCTBY

189ООЗ

Ссюа Соеетсиик

Социалистически»

Республик

Зависимое от авт. свидетельства ¹

Заявлено 27.Х1.1965 (№ 1039187/26-24) Кл. 20i, 41/20 с присоединением заявки №

МПК В 611

УДК 656.257-83:621.398

Приоритет

Комитет по делам иаобретеиий и открытий при Сосете Мииистрое

СССР

Опубликовано 17.Х1,1966, Бюллетень № 23

Дата опубликования описания ЗО.ХП.1966 у 11

1 Il

Н. Ф. Пенкин, С, Б. Карвацкий и H. Г. Егоренков

Заявитель Всесоюзный железнодорожного

Авторы изобретения научно-исследовательский институт транспорта

СХЕМА ДЛЯ ГРУППОВОЙ КОММУТАЦИИ ЛИНЕЙНЫХ

УСТРОЙСТВ ДИСПЕТЧЕРСКОЙ ЦЕНТРАЛИЗАЦИИ

С ЦИКЛ ИЧЕСКИМ КОНТРОЛЕМ

Известны схемы для групповой коммутации линейных устройств диспетчерской централизации с циклическим контролем, размещенных на линейных пунктах и передающих информацию по общему групповому каналу, содержащие общий линейный шифратор, узел избирательного запуска шифратора и узел избирательного подключения к нему контрольных цепей, относящихся к различным группам контролируемых устройств в пределах линейного пункта, и электронный ключ для соединения передающих устройств с общим каналом связи.

Предложенная схема отличается от известных тем, что для упрощения устройств, повьушения надежности их работы и снижения потребляемой энергии она содержит модулятор, вход которого разделен па несколько электрических цепей по числу групп контролируемых устройств, в каждую нз которых последовательно включены блокирующий диод с разделительным сопротивлением, а каждый выход шифратора разделен диодами на несколько цепей по числу групп контролируемых устройств, и применена электрическая схема на трех полупроводниковых триодах, коллектор одного из которых соединен с базой триода электронного ключа и через разделительный диод и разделительное сопротивление параллельно коллектору второго триода подключен к выходам шифратора, а база третьего триода через делитель напряжения и разделительные диоды связана с выходом группового распределителя, обеспечивающая запирание блокирующего диода и понижение потенциала па разделительных диодах или образующая соединение выхода модулятора с выходом шифратора.

На чертеже изображена предложенная

10 сх.ем а.

Схема групповой коммутации для одной группы содержит триоды ПТ„ПТ и ПТа, ряд диодов и сопротивлений. Управляющими входами устройства являются входы аь а., аа, 15 а и а; с диодами Д, Д, Да, Д и Д„-, контролирующие установку группового распределителя именно в то положение, в котором должна осуществляться передача сигнала ТС из данной группы, а также вход РЛШ, контролирующий нахождение линейного шифратора ЛШ в рабочем положении.

Устройство групповой коммутации должно в рабочем состоянии обеспечивать открытие триода ПТ. -на время передачи сигнала ТС и осуществлять соединение цепи управления триода ПТ; через точки 1 и 2, контакты контрольных реле КР и диоды Д, с несколькими выходами линейного шифратора ЛП1, число которых равно числу двухпозиционных

30 контролируемых устройств в группе. На чер189008

10 теже показан лишь один выход шифратора

ЛШ, отмеченный точкой 4.

Устройство групповой коммутации работает следующим образом.

В нормальных условиях, когда передача сигнала ТС из данной группы не ведется, потенциал на одном из входов а», а, аз, а», а.и РЛШ повышен, триоды ПТ, и ПТ, закрыты, а триод ПТ, открыт. Потенциал на сопротивлении R> повышен, поэтому диоды Д9 и Д о заперты положительным потенциалом, и ток через точки 1 и 3 не проходит. Следовательно, устройство не может оказывать влияния на триоды ПТ, и ПТ,. Ток от коллектора триода ПТ, протекает по диодам Д-, и Д> и по сопротивлениям R и R>. Поскольку триод ПТ» закрыт, потенциал в точке 2 понижен; если сопротивления Р и R> выбраны таким образом, что потенциал в точке 2 при всех условиях ниже потенциала в точке 4, то диоды Д, закрыты и не оказывают влияния на схему линейного шифратора ЛШ.

На время передачи сигнала ТС устройство групповой коммутации приходит в рабочее состояние. Это возможно, если одновременно понижены потенциалы в точках аi а, а, а», а; РЛШ. Тогда триоды ПТ, и ПТ, открыты, а триод ПТ закрывается. В результате понижается потенциал на сопротивлении Я и в точке 3, и триод ПТ5 открывается; диоды Д7 и Д запираются, поскольку потенциал на сопротивлении Я выше, чем в точке 2, а потенциал на сопротивлении 14 ниже, чем в точке 1.

Устанавливается соединение цепи управления триода ПТ» через точку 1, сопротивление R,точку 2, контакты контрольных реле КР и диоды Д со всеми выходами шифратора ЛШ.

При передаче сигнала ТС потенциал на выходах ЛШ поочередно понижается. Если соответствующий выход ЛШ, например, отмеченный точкой 4, в момент понижения на нем потенциала соединяется с точкой 1 через замкнутый контакт возбужденного реле КР, то триод ПТ» открывается, и в течение одного такта в канал посылается пониженная (активная) частота. Во всех тактах сигнала

ТС, в которых проверяется состояние уст15

45 ройств, якорь контрольного реле которых в это время притянут, посылается активная частота. В тактах, в которых проверяется состояние устройств, якоря контрольных реле которых в это время отпущены, триод ПТ, не открывается и идет пассивная частота.

После окончания передачи триоды ПТ„, ПТ, и П75 вновь закрываются, а триод ПТ снова открывается.

Предмет изобретения

Схема для групповой коммутации линейных устройств диспетчерской централизации с циклическим контролем, размещенных на линейных пунктах и передающих информацию по общему групповому каналу, содержащая общий линейный шифратор, узел избирательного запуска шифратора и узел избирательного подключения к нему контрольных цепей, относящихся к различным группам контролируемых устройств в пределах линейного пункта, и электронный ключ для соединения передающих устройств с общим каналом связи, отличающаяся тем, что, с целью упрощения устройств, повышения надежности их работы и снижения потребляемой энергии, она содержит модулятор, вход которого разделен на несколько электрических цепей по числу групп контролируемых устройств, в каждую из которых последовательно включены блокирующий диод с разделительным сопротивлением, а каждый выход шифратора разделен диодами на несколько цепей по числу групп контролируемых устройств, и применена электрическая схема на трех полупроводниковых триодах, коллектор одного из которых соединен с базой триода электронного ключа и через разделительный диод и разделительное сопротивление параллельно коллектору второго триода подключен к выходам шифратора, а база третьего триода через делитель напряжения и разделительные диоды связана с выходом группового распределителя, обеспечивающая запирание блокирующего диода и понижение потенциала на разделительных диодах или образующая соединение выхода модулятора с выходом шифратора.

189008

Составитель Т. Лебедева

Техред T. П. Курилко Корректоры: О. Б. Тюрина и Г. Е. Опарина

Редактор Л. Утехина

Типография, пр. Сапунова, 2

Заказ 3921/12 Тираж 625 Формат бум. 60X90 /8 Объем 0,27 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д, 4
