Реферат



l8 mY 050

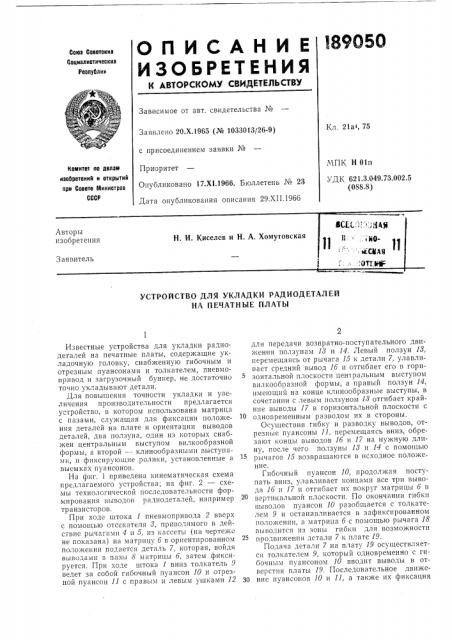

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С01оз Соеетсниз

Социалнотичесннв

Республин

Зависимое от авт. свидетельства №

Кл, 21а, 75

Заявлено 20.Х.1965 (№ 1033013/26-9) с присоединением заявки №

Приоритет

Опубликовано 17.Х1.1966. Бюллетень № 23

Дата опубликования описания 29.XII,196á

МПК Н 01п

УДК 621 3 049 73 002 5 (088,8) Комитет по делам изобретений и открытий при Совете Министров

СССР

УСТРОЙСТВО ДЛЯ УКЛАДКИ РАДИОДЕТАЛЕЙ

НА ПЕЧАТНЪ|Е ПЛАТЫ

Известные устройства для укладки радиодегалей на печатные платы, содержащие укладочную головку, снабженную гибочным и

Отрезным пуансонами и толкателем, пневмопривод и загрузочный бункер, не достаточно точно укладывают детали.

Для повышения точности укладки и увеличения производительности предлагается устройство, в котором использована матрица с пазами, служащая для фиксации положения деталей на плате и ориентации выводов деталей, два ползуна, один из которых снабжен центральным выступом вилкообразной формы, а второй — клинообразными выступами, и фиксирующие ролики, установленные В выемках пуансонов.

На фиг. 1 приведена кинематическая схема предлагаемого устройства; на фиг. 2 — схемы технологической последовательности формирования выводов радиодеталей, например транзисторов.

При ходе штока 1 пневмопривода 2 вверх с помощью отсекателя 8, приводимого в дейстВие рычагами 4 и 5, из кассеты (на чертеж. не показана) на матрицу 6 и ориентированном положении подается деталь 7, которая, войдя выводами в пазы 8 матрицы 6, затем фиксируется. При ходе штока 1 вниз толкатель 9 ведет за собой гибочный пуансон 10 и отрезной пуансон 11 с правым и левым ушками 12 для передачи возвратно-поступательного движения ползунам 18 и 14. Левый ползун 18, перемещаясь от рычага 15 к детали 7, улавливает средний вывод 16 и отгибает его в горизонтальной плоскости центральным выступом вилкообразной формы, à IlpBBblll ползун 14, имеющий на конце клинообразные выступы, в сочетании с левым ползуном 18 отгибает крайние выводы 17 в горизонтальной плоскости с одновременным разводом их в стороны.

Осуществив гибку и разводку выводов, отрезные пуансоны 11, перемещаясь вниз, обрезают конць1 выводов 16 и 17 на нужную длину, после чего ползуны 18 и 14 с помощью рычагов 15 возвращаюгся в исходное положение.

Гибочный пуансон 10, продолжая поступать вниз, улавливает концами все три вывода 16 и 17 и отгибает их вокруг матрицы 6 в

Вертикальной плоскости. ПО Окончании Гиоки выводов пуансон 10 разобщается с толкателем 9 и останавливается в зафиксированном положении, а матрица 6 с помощью рычага 18

ВЫВОДИТСЯ ИЗ ЗОНЬ1 ГИОКИ ДПЯ ВОЗМожНОСТИ продвижения детали 7 к плате 19.

Подача детали 7 на плату 19 осуществляется толкателем 9, который одновременно с гибочным пуансоном 10 вводит выводы в отверстия платы 19. Последовательное движе30 ние пуансонов 10 и 11, а также их фиксация

189050

ПцИ 1 Роздыха осуществляется с помощью фиксирующих роликов 20, установленных в выемках 21 пуансонов 10 и 11.

Устройство предназначено для работы в автоматизированной поточной линии изготовления унифицированных функциональных узлов.

Обрезка выводов в размер, гибка выводов в горизонтальной и вертикальной плоскостях, разводка их в стороны, а так ке установка выводов в отверстия платы производится за од и н ход п орши я.

Предмет изобретения

Устройство для укладки радиодеталей на печатные платы, содержащее укладочную головку, снабженную гибочным н отрезным пуансонами и толкателсм, пневмопривод и загрузочный бункер, отличающееся тем, что, с целью повышения точности укладки и увеличения производительности устройства, в нем использована матрица с пазами, служащая для фиксации положения деталей на плате и ориентации выводов деталей, два ползуна, один из которых снабжен центральным выступом вилкообразной формы, а второй — клинообразными выступами, и фиксирующие ролики, установленные в выемках пуансонов.

Ф ai(llew ° 5

189050

17

14 фг/8 с
