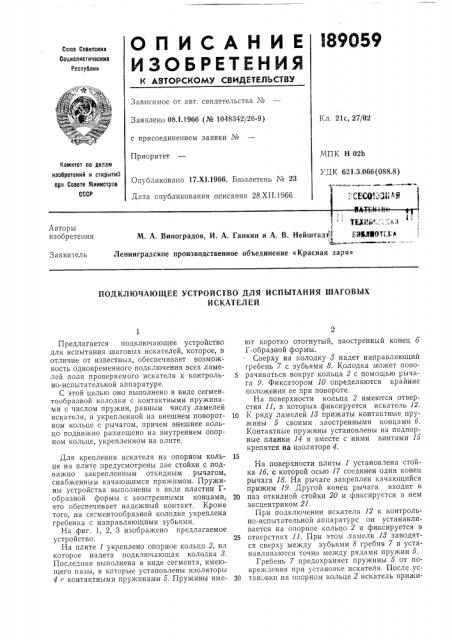

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 21с, 27/02

Заявлено 08.1.1966 (№ 1048342/26-9) с присоединением заявки №

Приоритет

МПК Н 02Ь

УДК 621.3.066 (088.8) Комитет по делам изобретений и открытий при Совете Министров ссср

Опубликовано 17.Х1,1966. Бюллетень № 23 дата опубликования описания 28.ХП.1966

"= е. ° . Фа.

L ."- СЕСО!:."311 Я

ТЕЛ11Й -; .. ;л9

1!, 1

Авторы изобретения

M. А. Виноградов, И. А. Ганкин и А. В. Нейштадт11 БЯВЛЙОТГ! h

, .2

Ленинградское производственное объединение «Красная заря»

Заявитель

ПОДКЛЮЧАЮЩЕЕ УСТРОИСТВО ДЛЯ ИСПЫТАНИЯ ШАГОВЫХ

ИСКАТЕЛЕЙ

Предлагается подключающее устройство для испытания щаговых искателей, которое, в отличие от известных, обеспечивает возможность одновременного подключения всех ламелей поля проверяемого искателя к контрольно-испытательной аппаратуре.

С этой целью оно выполнено в виде сегментообразной колодки с контактными пружинами с числом пружин, равным числу ламелей искателя, и укрепленной на внешнем поворотном кольце с рычагом, причем внешнее кольцо подвижно размещено на внутреннем опорном кольце, укрепленном на плите. для крепления искателя на опорном кольце на плите предусмотрены две стойки с подвижно закрепленным откидным рычагом, снабженным качающимся прижимом. Пружины устройства выполнены в виде пластин Гобразной формы с заостренными концами, что обеспечивает надежный контакт. Кроме того, на сегментообразной колодке укреплена гребенка с направляющими зубьями.

На фиг. 1, 2, 3 изображено предлагаемое устройство.

На плите 1 укреплено опорное кольцо 2, на которое надета подключающая колодка 8.

Последняя выполнена в виде сегмента, имеющего пазы, в которые установлены изоляторы

4 с контактными пружинами 5. Пружины имеют коротко отогнутый, заостренный конец б

Г-образной формы.

Сверху на колодку 8 надет направляющий гребень 7 с зубьями 8. Колодка может пово5 рачиваться вокруг кольца 2 с помощью рычага 9. Фиксатором 10 определяются крайние положения ее при повороте.

На поверхности кольца 2 имеются отверстия 11, в которых фиксируется искатель 12.

10 K ряду ламелей 18 прижаты контактные пружины 5 своими заостренными концами б, Контактные пружины у.становлены на подпорные планки 14 и вместе с ними винтами 15 крепятся на изоляторе 4.

На поверхности плиты 1 установлена стойка 1б, с которой осью 17 соединен один конец рычага 18. На рычаге закреплен качающийся прижим 19. Другой конец рычага входит в

20 паз откидной стойки 20 и фиксируется в нем эксцентриком 21.

При подключении искателя 12 к контрольно-испытательной аппаратуре он устанавливается на опорное кольцо 2 и фиксируется в

25 отверстиях 11. При этом ламели 18 заводятся сверху между зубьями 8 гребня 7 и устанавливаются точно между рядами пружин 5.

Гребень 7 предохраняет пружины 5 от повреждения при установке искателя. После ус30 тановкп на опорном кольце 2 искатель прижи189059

21 мается к кольцу с помощью рычага 18, качающегося прижима 19 и эксцентрика 21.

Подключение всех ламелей искателя осуществляется поворотом рычага 9. Вместе с рычагом 9 вокруг корпуса искателя поворачивается колодка 8 с пружинами 5 так, что пружины своими заостренными концами б прижимаются сбоку к ламелям 18. Для обеспечения надежного соединения Г-образные концы б пружин подключаются у самого основания ламелей 18 в месте их выхода из корпуса искателя 12.

Предмет изобретения

1. Подключающее устройство для испытания шаговых искателей, отличающееся тем, что, с целью ускорения процесса испытания путем одновременного подключения всех ламелей поля испытуемого искателя к контрольно-испытательной аппаратуре, оно выполнено в виде сегментообразной колодки с контактными пружинами с числом пружин, равным числу ламелей искателя, и укрепленной на

5 внешнем поворотном кольце с рычагом, причем внешнее кольцо подвижно размещено на внутреннем опорном кольце, укрепленном на пл ите.

2. Устройство по и. 1, отличающееся .тем, 10 что, с целью крепления искателя на опорном кольце, на плите предусмотрены две стойки с подвижно закрепленным откидным рычагом, снабженным качающимся прижимом.

3. Устройство по п. 1, отличающееся тем, 15 что, с целью обеспечения надежного контакта, пружины выполнены в виде пластин Г-образной формы с заостренными концами.

4. Устройство по п. 1, отличающееся тем, что на сегментообразной колодке укреплена

20 гребенка с направляющими зубьями.

189059

1Þ З1

1б 1

9 иг.3
