Высоковольтный вольтметр
Иллюстрации
Реферат
l89079

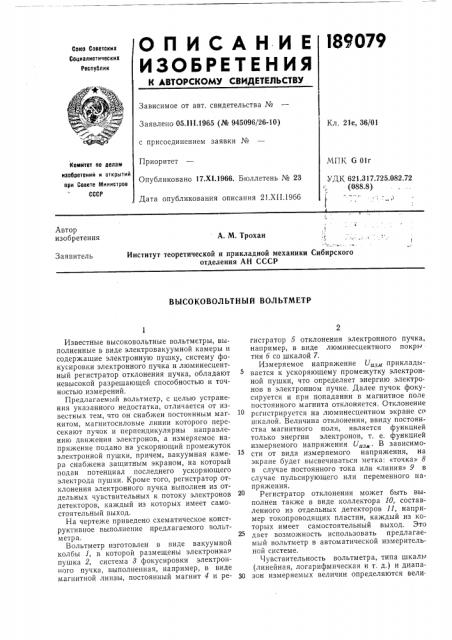

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ .
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 05.111.1965 (№ 945096/26-10) с присоединением заявки №
Приоритет
Опубликовано 17.Xl.1966. Бюллетень № 23
Дата опубликования описания 21.XII.19бб
Кл. 21е, 36/01
МПК G 01г
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.317.725,082.72 (088.8). р
Автор изобретения
А. М, Трохан
Институт теоретической и прикладной механики Сибирского отделения АН СССР
Заявитель
ВЫСОКОВОЛЬТНЫЙ ВОЛЬТМЕТР
Известные высоковольтные вольтметры, выполненные в виде электровакуумной камеры и содержащие электронную пушку, систему фокусировки электронного пучка и люминесцентный регистратор отклонения пучка, обладают невысокой разрешающей способностью и точностью измерений.
Предлагаемый вольтметр, с целью устранения указанного недостатка, отличается от известных тем, что он снабжен постоянным магнитом, магнитосиловые линии которого пересекают пучок и перпендикулярны направлению движения электронов, а измеряемое напряжение подано на ускоряющий промежуток электронной пушки, причем, вакуумная камера снабжена защитным экраном, на который подан потенциал последнего ускоряющего электрода пушки. Кроме того, регистратор отклонения электронного пучка выполнен из отдельных чувствительных к потоку электронов детекторов, каждый из которых имеет самостоятельный выход.
На чертеже приведено схематическое конструктивное выполнение предлагаемого вольтметра.
Вольтметр изготовлен в виде вакуумной колбы 1, в которой размещены электронная пушка 2, система 8 фокусировки электронного пучка, выполненная, например, в виде магнитной линзы, постоянный магнит 4 и регистратор 5 отклонения электронного пучка, например, в виде люминесцентного покры тия 6 со шкалой 7.
Измеряемое напряжение U„», прикладывается к ускоряющему промежутку электронной пушки, что определяет энергию электро. нов в электронном пучке. Далее пучок фокусируется и при попадании в магнитное поле постоянного магнита отклоняется. Отклонение регистрируется на люминесцентном экране сс шкалой. Величина отклонения, ввиду постоянства магнитного поля, является функцией только энергии электронов, т. е. функцией измеряемого напряжения U„3 . В зависимости от вида измеряемого напряжения, на экране будет высвечиваться метка: «точка» 8 в случае постоянного тока или «линия» 9 в случае пульсирующего или переменного напряжения.
Регистратор отклонения может быть выполнен также в виде коллектора 10, составленного из отдельных детекторов 11, например токопроводящих пластин, каждый из которых имеет самостоятельный выход. Это дает возможность использовать предлагаемый вольтметр в автоматической измерительнойй системе.
Чувствительность вольтметра, типа шкалы (линейная, логарифмическая и т. д.) и диапа30 зон измеряемых величин определяются вели.
189079
Предмет изобретения
Составитель 1О. В. Шевколович
Редактор Н. Корченко
Корректоры: О. Б. Тюрина и В, В. Крылова
Текред Л. Бриккер
Заказ 3756/18 Тираж 1525 Формат бум. 60 90 /з Объем 0,21 изд. л. Подписное
UHHHHH Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Бснтр, пр. Серова, д. 4
Типография, пр. Сапунова, д. 2 чиной напряженности и геометрией постоянного магнитного поля.
1. Высоковольтный вольтметр, выполненный в виде электровакуумной камеры, содержащий электронную пушку, систему фокусировки электронного пучка и люминесцентный регистратор отклонения пучка, отличающийся тем, что, с целью повышения точности измерений, он снабжен постоянным магнитом, магнитосиловые линии которого пересекают пучок и перпендикулярны направлению движения электронов, а измеряемое напряжение подано на ускоряющий промежуток электронной пушки, причем вакуумная камера снабжена защитным экраном, на котОрый подан потенциал последнего ускоряющего электрода пушки.
2. Вольтметр по п. 1, отличающийся тем, что регистратор отклонения электронного пуч10 ка выполнен из отдельных чувствительных к потоку электронов детекторов, например токопроводящих пластин, каждый из которых ймеет самостоятельный выход,
