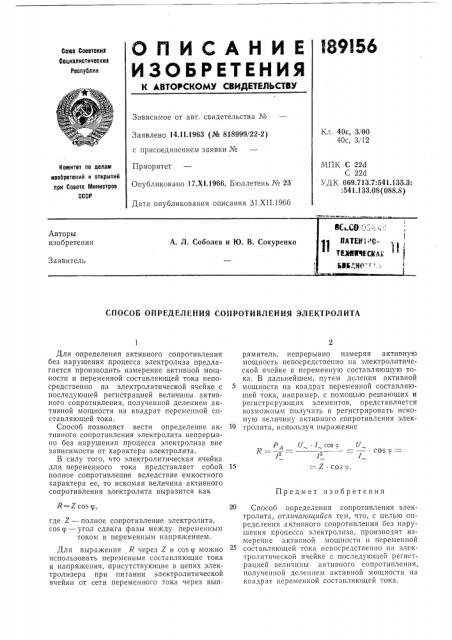

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 40с, 3/00

40с, 3/12

Заявлено 14.11.1963 (№ 818999/22-2) с присоединением заявки №

Приоритет

Опубликовано 17.Х1.1966. Бюллетень ¹ 23

Дата опубликования описания 31.XII.1966

МПК С 22d

С 22d

УДК 669.713.7:541.135.3: 541 133 08(088 8) Комитет по делам изобретений и открытий при Совете Министров

СССР

СПОСОБ ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ ЭЛЕКТРОЛИТА

U — c0sр =

U 1 cos-; у2

= 7 соз --.

Предмет изобретения

R=Z c0s р, 1

Для определения активного сопротивления без нарушения процесса электролиза предлагается производить измерение активной мощности и переменной составляющей тока непосредственно на электролитической ячейке с последующей регистрацией величины активного сопротивления, полученной делением активной мощности на квадрат переменной составляющей тока.

Способ позволяет вести определение активного сопротивления электролита непрерывно без нарушения процесса электролиза вне зависимости от характера электролита.

В силу того, что электролитическая ячейка для переменного тока представляет собой полное сопротивление вследствие емкостного характера ее, то искомая величина активного сопротивления электролита выразится как где Z — полное сопротивление электролита, cos cp — угол сдвига фазы между переменным током и переменным напряжением, Для выражения R через Z и coscp можно использовать переменные составляющие тока и напряжения, присутствующие в цепях электролизера при питании электролитической ячейки от сети переменного тока через выпрямитель, непрерывно измеряя активную мощность непосредственно на электролитической ячейке и переменную составляющую тока. В дальнейшем, путем деления активной мощности на квадрат переменной составляющей тока, например, с помощью решающих и регистрирующих элементов, представляется возможным получать и регистрировать искомую величину активного сопротивления электролита, используя выражение

Способ определения сопротивления электролита, отличающийся те»|. что, с целью определения активного сопротивления без нарушения процесса электролиза, производят измерение активной мощности и переменной составляющей тока непосредственно на электролнтической ячейке с последующей регистрацией величины активного сопротивления, полученной делением активной мощности на квадрат переменной составляющей тока.
