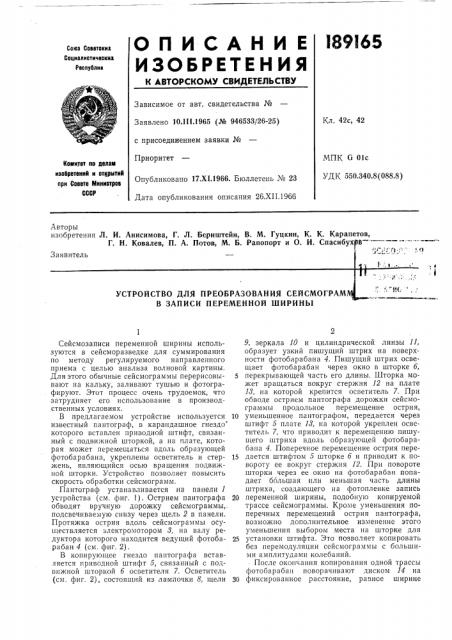

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сава Саветокиа

Социалистичеониа

Республин

Зависимое от авт, свидетельства №

Заявлено 10.Ill.1965 (№ 946533/26-25) с присоединением заявки №

Приоритет

Кл. 42с, 42

МПК G Olc

УДК 550.340.8(088.8) Комитет по делам иаобретеиий и открытий при Совете Миииетров

СССР

Опубликовано 17.XI.1966. Бюллетень № 23

Дата опубликования описания 2б.XII.1966

Авторы изобретения Л. И. Анисимова, Г. Л. Бернштейн, В. М. Гуцкин, К. К. Карапетов, Г. Н. Ковалев, П. А. Потов, М. Б. Рапопорт и О. И. Спасибух и с . 11,:-." с т

Заявитель

УСТРОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ СЕЙСМОГРАМ

В ЗАПИСИ ПЕРЕМЕННОЙ ШИРИНЫ

Сейсмозаписи переменной ширины используются в сейсморазведке для суммирования по методу регулируемого направленного приема с целью анализа волновой картины.

Для этого обычные сейсмограммы перерисовы- 5 вают на кальку, заливают тушью и фотографируют. Этот процесс очень трудоемок, что затрудняет его использование в производственных условиях.

В предлагаемом устройстве используется 10 известный пантограф, в карандашное гнездо которого вставлен приводной штифт, связанный с подвижной шторкой, а на плате, которая может перемещаться вдоль образующей фотобарабана, укреплены осветитель и стер- 15 жень, являюшийся осью вращения подвижной шторки. Устройство позволяет повысить скорость обработки сейсмограмм, Пантограф устанавливается на панели 1 устройства (см. фиг. 1). Острием пантографа 20 обводят вручную дорожку сейсмограммы,. подсвечиваемую снизу через щель 2 в панели.

Протяжка острия вдоль сейсмограммы осуществляется электромотором 3, на валу редуктора которого находится ведущий фотоба- 25 рабан 4 (см. фиг, 2).

В копирующее гнездо пантографа вставляется приводной штифт 5, связанный с подвижной шторкой б осветителя 7. Осветитель (см. фиг. 2), состоящий из лампочки 8, щели 30

9, зеркала 10 и цилиндрической линзы 11, образует узкий пишущий штрих на поверхности фотобарабана 4. Пишущий штрих освещает фотобарабан через окно в шторке б, перекрывающей часть его длины. Шторка может вращаться вокруг стержня 12 на плате

18, на которой крепится осветитель 7. При обводе острием пантографа дорожки сейсмограммы продольное перемещение острия, уменьшенное пантографом, передается через штифт 5 плате И, на которой укреплен осветитель 7, что приводит к перемещению пишущего штриха вдоль образующей фотобарабана 4. Поперечное перемещение острия передается штифтом 5 шторке б и приводит к повороту ее вокруг стержня 12. При повороте шторки через ее окно на фотобарабан попадает большая нли меньшая часть длины штриха, создающего на фотопленке запись переменной ширины, подобную копируемой трассе сейсмограммы. Кроме уменьшения поперечных перемещений острия пантографа, возможно дополнительное изменение этого уменьшения выбором места на шторке для установки штифта. Это позволяет копировать без перемодуляции сейсмограммы с большими амплитудами колебаний.

После окончания копирования одной трассы фотобарабан поворачивают диском 14 на фиксированное расстояние, равное ширине

189165 ..

3 дорожки сейсмограммы. Ф жах не показан. иксатоп на ч р чертеПредмет изобретения

Устройство для п б грамм в записи пе е реобразования сейсмо- Б р меннон ширины, содержащее пантограф, осветитель и ееся тем, что, с целью повышения

4 скорости обоа работки сейсмог амм в дашном гнезд в каранА у тановлен прие пантог à а с

ый подви ной шторшти )T> связаннь ой, а па плате, кото ая мож оль о:разующей фотобарабана кр лены осветитель и крепи сте мень ения подвижной шторки.

189165

Составитель Л, Митрофанова

Техред Л. Бриккер Корректоры: Ю. М. Федулова и Е. Ф. Полионова

Редактор И. Г. Карпас

Типография, пр. Сапунова, 2

Заказ 3915/14 Тираж 800 Формат бум. 60)(90 /q Объем 0,35 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москв, Центр, пр. Серова, д. 4
