Автоматический ленточный весовой дозатор непрерывного действия для сыпучих материалов

Автоматический ленточный весовой дозатор непрерывного действия для сыпучих материалов

Иллюстрации

Показать все

Реферат

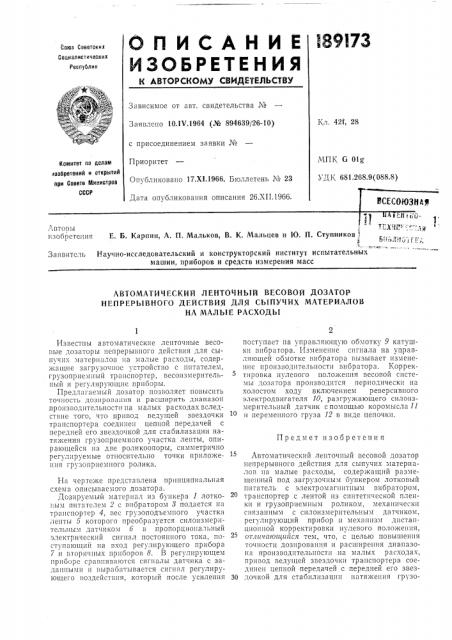

Оп ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ф " 1

Зависимое от авт. свидетельства №

Кл. 42f, 28

Заявлено 10.IV.1964 (№ 894639/26-10) с присоединением заявки №

Приоритет

Опубликовано 17.XI.1966. Бюллетень № 23

MHI(6 Olg

УДЕ, 681,268.9(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 26.XII.1966. СЕСОЮЗНАЯ =И т,"0TFX.I1.т

БноЛ!",;, Г Г ;, )l

Е. Б. Карпин, A. 11. Мальков, В. К. Мальцев и 1О. П. Ступников )

Научно-исследовательский и конструкторский институт испытательных машин, приборов и средств измерения масс

Авторы изобретения

Заявитель

АВТОМАТИЧЕСКИЙ ЛЕНТОЧНЫЙ ВЕСОВОЙ ДОЗАТОР

НЕПРЕРЫВНОГО ДЕЙСТВИЯ ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ

НА МАЛЫЕ РАСХОДЫ

Предмет изооретення

Известны автоматические ленточные весовые дозаторы непрерывного действия для сыпучих материя",îâ на малые расходы, содержащие загрузочное устройство с пптателем, грузоприемпый транспортер, весоизмерительный и регулирующие приборы.

Предлагаемый дозатор позволяет повысить точность дознровяния и расширить диапазон производительности на малых расходахвследствне того, что привод ведущей звездочки транспортера соединен цепной передачей с передней его звездочкой для стабилизации натяжения грузоприемного участка ленты, опирающейся на две роликоопоры, симметрично регулируемые относительно точки приложешгя грузоприемного ролика.

Ня чертеже представлена принципиальная схема описываемого дозатора.

Дознруемый материал нз бункера 1 лотковым питателем 2 с вибратором 8 подается на транспортер 4, вес грузоподъемпого участка ленты б которого преобразуется силоизмерительным датчиком 6 в пропорциональный электрический сигнал постоянного тока, поступающий на вход регулирующего прибора

7 и вторичных п„8. В регулирующем приборе сравниваются сигналы датчика с задянпьвш и вырабатывается сигнал регулирующего воздействия, который после усиления поступает на управляющую обмотку 9 катушки внбратора. Изменение сигнала на управляющей обмотке внбратора вызывает изменение производительности впбратора. Корректировка нулевого положения весовой системы дозатора производится периодически на холостом ходу включением реверсивного электродвигателя 10, рязгружающего силонзмерительный датчик с помощью коромысла 11 и переменного груза 12 в виде цепочки.

Автоматический ленточный весовой дозатор непрерывного действия для сыпучих материалов па малые расходы, содержащий размещенHblH под загрузочным бункером лотковый питатель с электромапштным вибратором, транспортер с лентой из синтетической пленки и грузоприемным роликом, механически связанным с силоизмернтельным датчиком, регулирующий прибор и механизм дистанцHQHIIQH корректировки нулевого положенпл, отличающийся тем, что, с целью повышения точности дозировання и расширения диапазона производительности на малых расходах, привод ведущей звездочки транспортера соединен цепной передачей с передней его звез30 дочкой для стабилизации нятлхке|шл грузо189173 относительно точки приложения грузоприемного ролика.

Составитель Н. Г. Рудакова

Редактор Н. С. Коган Техред Л. Бриккер

Заказ 3908/б Тираж 1000 Формат бум. 60Х90 /з Объем 0,13 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 приемного участка ленты, опирающейся на две роликоопоры, симметрично регулируемые

Корректоры: С. Н. Соколова и В. В. Крылова
