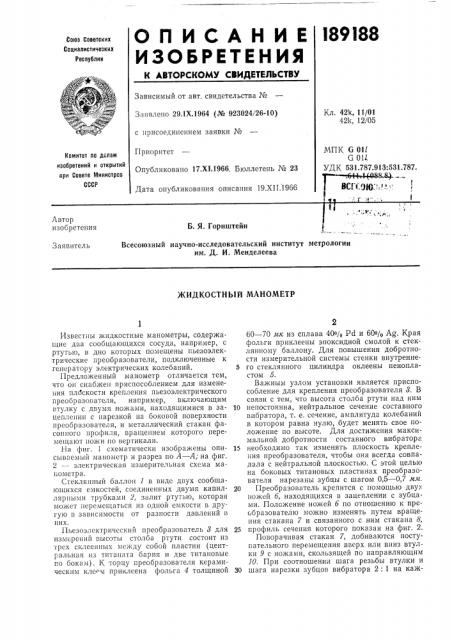

О П И С А Н И Е I89188

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимый от авт. свидетельства №

Кл. 42k, 11/01

42k, 12/05

Заявлено 29.1Х.1964 (№ 923024/26-10) с присоединением заявки №

Приоритет

Опубликовано 17.Х1.1966. Бюллетень № 23

Дата опубликования описания 19.XII.1966

МПК G 01/

G 01k

УДК 531.787.913:531.787.

8.8.) ..

Комитет по делам изобретений и открытий при Совете Министров

СССР та

Лвтор изобретения

Б. Я. Горнштейн

Всесоюзный научно-исследовательский институт метрологии им. Д. И. Менделеева

Заявитель

ЖИДКОСТНЫЙ МАНОМЕТР

Известны жидкостные манометры, содержащие два сообщающихся сосуда, например, с ртутью, в дно которых помещены пьезоэлектрические преобразователи, подключенные к генератору электрических колебаний.

Предложенный манометр отличается тем, что он снабжен приспособлением для изменения плоскости крепления пьезоэлектрического преобразователя, например, включающим втулку с двумя ножами, находящимися в зацеплении с нарезкой на боковой поверхности преобразователя, и металлический стакан фасонного профиля, вращением которого перемещают ножи по вертикали.

На фиг. 1 схематически изображены описываемый манометр и разрез по А — А; на фиг.

2 — электрическая измерительная схема манометра.

Стеклянный баллон / в виде двух сообщающихся емкостей, соединенных двумя капиллярными трубками 2, залит ртутью, которая может перемещаться из одной емкости в другую в зависимости от разности давлений в них, Пьезоэлектрический преобразователь 8 для измерений высоты столба ртути состоит из трех склеенных между собой пластин (центральная из титапата бария и две титановые по бокам). К торцу преобразователя керамическим кле м приклеена фольга 4 толщиной

60 — 70 мк из сплава 40% Pd и 60% Ag. Края фольги приклеены эпоксидной смолой к стеклянному баллону. Для повышения добротности измерительной системы стенки внутренне5 го стеклянного цилиндра оклеены пенопластом 5.

Важным узлом установки является приспособление для крепления преобразователя 8. В связи с тем, что высота столба ртути над ним

10 непостоянна, нейтральное сечение составного вибратора, т. е. сечение, амплитуда колебаний в котором равна нулю, будет менять свое положение по высоте. Для достижения максимальной добротности составного вибратора

15 необходимо так изменять плоскость крепления преобразователя, чтобы она всегда совпадала с нейтральной плоскостью. С этой целькт на боковых титановых пластинах преобразователя нарезаны зубцы с шагом 0,5 — 0,7 мм.

20 Преобразователь крепится с помощью двух ножей б, находящихся в зацеплении с зубцами. Положение ножей б по отношению к преобразователю можно изменять путем вращения стакана 7 и связанного с ним стакана 8, 25 профиль сечения которого показан на фиг. 2.

Поворачивая стакан 7, добиваются поступательного перемещения вверх или вниз втулки 9 с ножами, скользящей по направляющим

/О, При соотношении шага резьбы втулки и

30 шага нарезки зубцов вибратора 2; 1 на каж189188

A-А дые пол-оборота стакана 7 ножи перемещаются на один зуб в ту или иную сторону, Манометр крепится на плите 11, горизонтальное положение которой регулируют винтами 12. Эта операция необходима для выставления поверхности ртути, находящейся в измерительной емкости баллона 1, параллельно верхнему торцу преобразователя 8.

Чтобы температура окружающей среды не влияла на показания манометра, последний помещен в термостат (на чертеже не показан).

По вольтметру 13 на выходе генератора 14 устанавливают напряжение 2 — 3 в. Изменяя

",àñòîòó генератора, добиваются резонанса составного вибратора. Момент наступления резонанса фиксируется микроамперметром 15, включенным для повышения чувствительности по компенсационной схеме. Микроамперметр фактически служит нулевым прибором. Резонансная частота измеряется частотомером 16, который может быть проградуирован в миллиметрах ртутного столба. Отсчет показаний можно вести как по резонансной, так и по антирезонансной частоте, что принципиально не меняет дела.

Предмет изобретения жидкостный манометр с пьезоэлектрическим преобразователем, подключенным к генератору электрических синусоидальных колебаний, включающий частотомер и прибор для фиксации момента наступления резонанса и колебательной системе, отличающийся тем, что, с целью повышения точности измерения, он снабжен приспособлением для изменения плоскости крепления пьезоэлектрического преобразователя, например, содержащим втулку с двумя ножами, находящимися в зацеплении с нарезкой на боковой поверхности преобразователя, и металлический стакан фасонного профиля, вращением которого достигается перемещение ножей по вертикали.
