Патент ссср 189192
Иллюстрации
Реферат
I89I92

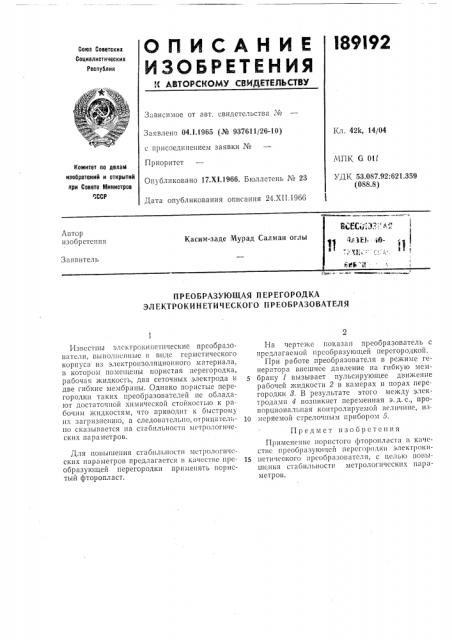

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
И АВТОРСИОМУ СВИДЕТЕЛЬСТВУ
Союа Советских
Социалистических
Республик
3,висимое от авт. свидетельства ¹
Заявлено 04.1.1965 (¹ 937611!26-10) с присоединением заявки №
Приоритет
Опубликовано 17.XI.1966. Бюллетень № 23
Дата опубликования описания 24ЛП.196б
Кл. 42k, 14/04
МПК G 01L
УДК 53 087 92 621 359 (088.8) Комитет ао делай наобретеиий и открытий ори Совета Министров
"GGP
ПРЕОБРАЗУЮЩАЯ ПЕРЕГОРОДКА
ЭЛЕКТРОКИНЕТИЧЕСКОГО ПРЕОБРАЗОВАТЕЛЯ
Известны элс ктрокипетические преобразователип, выполненные в виде герметического корпуса из электроизоляционного материала, в котором помещены пористая перегородка, раоочая жидкость, два сеточных электрода и две гибкие мембраны. Однако пористые перегородки таких преобразователей не обладают достаточной химической стойкостью к рабочим жидкостям, что приводит к быстрому их загрязнению, а следовательно, отрицательно сказывается па стабильности метрологических параметров.
Для повышения стабильности мстрологичсских параметров предлагается в качестве преобразующей перегородки применять пористый фторопласт, На чертеже показан преобразователь с предлагаемой преобразующей перегородкой, При работе преобразователя в режиме генератора внешнее давление на гибкую мембрану 1 вызывает пульсирующее движение рабочей жидкости 2 в камерах и порах перегородки 8. B результате этого между электродамп 4 возникнет переменная э.д.с., пропорциональная контролируемой величине, из10 мсряемой стрелочным прибором 5.
Предмет изобретения
Применение пористого фторопласта в качестве преобразующей персгородки электроки15 нетпчсакого преобразоьатсля, с целью иовыIllcHèÿ стабильности метрологических параметров.
189192
r(sf
Составитель И. Кривцов
Редактор Н. Корченко Текред Л. Бриккер Корректоры: Е. Д. Курдюмова и T. Н. Костикова
Заказ 3894/8 Тираж 1450 Формат бум. бОХ90 /з Объем 0,1 пзд. л, Подписное
ЦИИИПИ Комитета по делам изобретений и открытий i рн Совеге Министров СССР
Москва, Центр, пр. Серова, д. 4
Гппографпи, нр. Сапунова, 2
