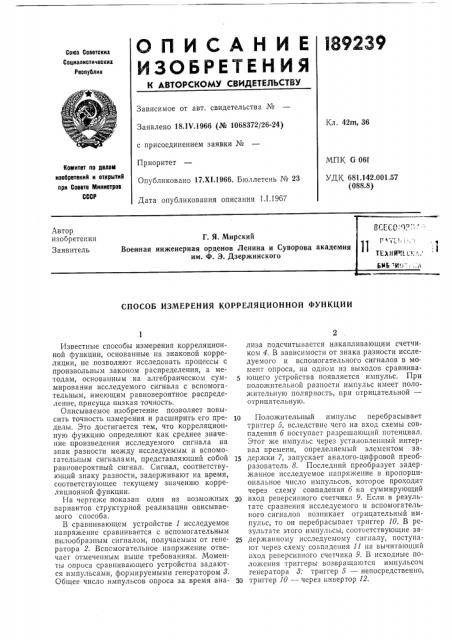

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социалистическик
Рвслтблик
Зависимое от авт. свидетельства ¹
Кл. 42m, 36
Заявлено 18.1Ч.1966 (№ 1068372/26-24) с присоединением заявки №
Приоритет
Опубликовано 17.XI.1966. Бюллетень № 23
Дата опубликования описания 1.I,1967
МПК б 06f
УД1 681.142.001.57 (088.8) Комитет ло делам изооретениЯ и открытий ори Совете Министров
СССР
СПОСОБ ИЗМЕРЕНИЯ КОРРЕЛЯЦИОННОЙ ФУНКЦИИ
Известные способы измерения корреляционной функции, основанные на знаковой корреляции, не позволяют исследовать процессы с произвольным законом распределения, а методам, основанным на алгебраическом суммировании исследуемого сигнала с вспомогательным, имеющим равновероятное распределение, присуща низкая точность.
Описываемое изобретение позволяет повысить точность измерения и расширить его пределы. Это достигается тем, что корреляционную функцию определяют как среднее значение произведения исследуемого сигнала на знак разности между исследуемым и вспомогательным сигналами, представляющий собой равновероятный сигнал. Сигнал, соответствующий знаку разности, задерживают на время, соответствующее текущему значению корреляционной функции.
На чертеже показан один из возможных вариантов структурной реализации описываемого способа.
В сравнивающем устройстве 1 исследуемое напряжение сравнивается с вспомогательным пилообразным сигналом, получаемым от генератора 2. Вспсмогательное напряжение отвечает отмеченным выше требованиям. Моменты опроса сравнивающего устройства задаются импульсами, формируемыми генератором 8.
Общее число импульсов опроса за время анализа подсчитывается накапливающим счетчиком 4. В зависимости от знака разности исследуемого и вспомогательного сигналов в Момент опроса, на одном из выходов сравнивающего устройства появляется импульс. При положительной разности импульс имеет положительную полярность, при отрицательной— отрицательную.
10 Положительный импульс перебрасывает триггер б, вследствие чего на вход схемы совпадения б поступает разрешающий потенциал.
Этот же импульс через установленный интервал времени, определяемый элементом за15 держки 7, запускает аналого-цифровой преобразователь 8. Последний преобразует задержанное исследуемое напряжение в пропорциональное число импульсов, которое проходит через схему совпадения б на суммирующий
20 вход реверсивного счетчика 9. Если в результате сравнения исследуемого и вспомогательного сигналов возникает отрицательный импульс, то он перебрасывает триггер 10. В результате этого импульсы, соответствующие за25 держанному исследуемому сигналу, поступают через схему совпадения 11 на вычитающий вход реверсивного счетчика 9. В исходные положения триггеры возвращаются импульсом генератора 8: триггер 5 — непосредственно, 30 триггер 10 — через инвертор 12.
189239
Составитель В. Жовинский
Техред Т. П. Курилко
Корректоры: С. И. Соколова и В. В. Крылова
Редактор В. П. Липатов
Заказ 3906i15 Тираж 1075 Формат бум. 50><90 >
Ц11И11ПИ Комитета по делам изобретений и открытий прп Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
По истечении заданного числа опроса показания реверсивного счетчика пропорциональны значению корреляционной функции.
Предмет изобретения
Способ измерения корреляционной функции случайного процесса с любым законом распределения вероятностей, основанный на использовании знаковой корреляции и алгебраического суммирования исследуемого сигнала с вспомогательным, равновероятно распределенным сигналом, отличающийся тем, что, с целью повышения точности и расширения пределов
5 измерения, значения исследуемого сигнала умножают на знак разности исследуемого и вспомогательного сигналов, сдвинутой во времени, и усредняют полученные произведения за время измерений.
