Патент ссср 189240
Иллюстрации
Реферат
l8924O

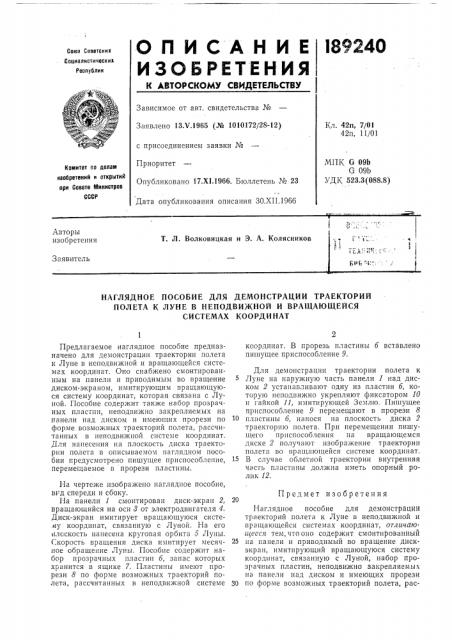

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВйдЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 13. т/,1965 (№ 1010172/28-12) с присоединением заявки №
Приоритет
Опубликовано 17.Х1.1966. Бюллетень № 23
Дата опубликования описания 30.XII.1966
Кл. 42п, 7/01
42п, 11/01
МПК 6 09Ь
G 09b
УДК 523.3(088.8) Комитет по делам изобретений и открытий лри Совете Министров
СССР
Авторы изобретения
T. Л. Волковицкая и Э. А. Колясников
Заявитель
НАГЛЯДНОЕ ПОСОБИЕ ДЛЯ ДЕМОНСТРАЦИИ ТРАЕКТОРИЙ
ПОЛЕТА К ЛУНЕ В НЕПОДВИЖНОЙ И ВРАЩАЮЩЕЙСЯ
СИСТЕМАХ КООРДИНАТ
Предлагаемое наглядное пособие предназначено для демонстрации траектории полета к Луне в неподвижной и вращающейся системах координат. Оно снабжено смонтированным на панели и приводимым во вращение диском-экраном, имитирующим вращающуюся систему координат, которая связана с Луной, Пособие содержит также набор прозрачных пластин, неподвижно закрепляемых на панели над диском и имеющих прорези по форме возможных траекторий полета, рассчитанных в неподвижной системе координат.
Для нанесения «а плоскость диска траектории полета в описываемом наглядном пособии предусмотрено пишущее приспособление, перемещаемое в прорези пластины.
На чертеже изображено наглядное пособие, вид спереди и сбоку.
На панели 1 смонтирован диск-экран 2, вращающийся на оси 8 от электродвигателя 4.
Диск-экран имитирует вращающуюся систему координат, связанную с Луной. На его плоскость нанесена круговая орбита 6 Луны.
Гкорость вращения диска имитирует месячное обращение Луны. Пособие содержит набор прозрачных пластин 6, запас которых хранится в ящике 7. Пластины имеют прорези 8 по форме возможных траекторий полета, рассчитанных в неподвижной системе координат. В прорезь пластины б вставлено пишущее приспособление 9.
Для демонстрации траектории полета к
Луне на наружную часть панели 1 над диском 2 устанавливают одну из пластин 6, которую неподвижно укрепляют фиксатором 10 и гайкой 11, имитирующей Землю. Пишущее приспособление 9 перемещают в прорези 8
10 пластины б, нанося на плоскость диска 2 траекторию полета. При перемещении пишущего приспособления на вращающемся диске 2 получают изображение траектории полета во вращающейся системе координат.
15 В случае облетной траектории внутренняя часть пластины должна иметь опорный ролик 12.
Предмет изобретения
Наглядное пособие для демонстрации траекторий полета к Луне в неподвижной и вращающейся системах координат, отличаю. и1ееея тем,чтооно содержит смднтированиый
25 на панели и приводимый во вращение дискэкран, имитирующий вращающуюся систему координат, связанную с Луной, набор прозрачных пластин, неподвижно закрепляемых на панели над диском и имеющих прорези
30 по форме возможных траекторий полета, рас189240
10 Б р р
Составитель М. Лиманова
Техред Т. П. Курилко
Корректоры: О, Б. Тюрина и Г. Е. Опарина
Редактор Т. Ларина
Заказ 3921/16 Тираж 625 Формат бум. 60 90 /з Объем 0,13 изд. л. Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 считанных в неподвижной системе координат, и пишущее приспособление, перемещаемое в прорези пластины, для нанесения на плоскость диска траекторий полета.
//
