Реферат



)89332

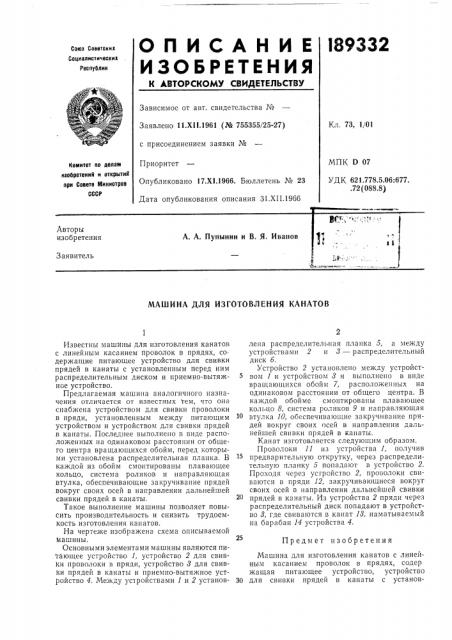

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 73, 1101

Заявлено 11.Х!!.1961 (М 755355/25-27) с присоединением заявки №

МПК D 07

УДК 621.778.5,06:677. .72 (088.8) Приоритет

Опубликовано 17.XI.1966. Бюллетень № 23

Дата опубликования описания 31.XII.1966

Комитет по делам изобретений и открытий при Спеете Министров

СССР

Авторы изобретения

А. А. Пупынин и В. Я. Иванов

Заявитель

МАШИНА ДЛЯ ИЗГОТОВЛЕНИЯ КАНАТОВ лена распределительная планка 5, а между устройствами 2 и 8 — распределительный диск б.

Устройство 2 установлено между устройством 1 и устройством 8 и выполнено в виде вращающихся обойм 7, расположенных на одинаковом расстоянии от общего центра. В каждой обойме смонтированы плавающее кольцо 8, система роликов 9 и направляющая втулка 10, обеспечивающие закручивание прядей вокруг своих осей в направлении дальнейшей свивки прядей в канаты.

Канат изготовляется следующим образом.

Проволоки 11 из устройства 1, получив предварительную открутку, через распределительную планку 5 попадают в устройство 2.

Проходя через устройство 2, проволоки свиваются в пряди 12, закручивающиеся вокрут своих осей в направлении дальнейшей свивки прядей в канаты. Из устройства 2 пряди через распределительный диск попадают в устройство 8, где свиваются в канат 18, наматываемый на барабан 14 устройства 4.

Машина для изготовления канатов с линейным касанием проволок в прядях, содер жащая питающее устройство, устройство

30 для свивки прядей в канаты с установИзвестны машины для изготовления канатов с линейным касанием проволок в прядях, содержащие питающее устройство для свивки прядей в канаты с установленным перед ним распределительным диском и приемно-вытяжное устройство.

Предлагаемая машина аналогичного назначения отличается от известных тем, что опа снабжена устройством для свивки проволоки в пряди, установленным между питающим устройством и устройством для свивки прядей в канаты. Последнее выполнено в виде расположенных на одинаковом расстоянии от общего центра вращающихся обойм, перед которыми установлена распределительная планка. В каждой из обойм смонтированы плавающее кольцо, система роликов и направляющая втулка, обеспечивающие закручивание прядей вокруг своих осей в направлении дальнейшей свивки прядей в канаты.

Такое выполнение машины позволяет повысить производительность и снизить трудоемкость изготовления канатов.

На чертеже изображена схема описываемой машины, Основными элементами машины являются питающее устройство 1, устройство 2 для свивки проволоки в пряди, устройство 8 для свивки прядей в канаты и приемно-вытяжное устройство 4. Между ус1ройствами 1 и 2 установПредмет изобретения

189332

Составитель М. Б. Нанкин

Редактор Б. С. Нанкина Техред Т. П. Курилко Корректор T. Н. Костикова Заказ 3916/18 Тираж 650 Формат бум. 60><90 >

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 ленным перед ним распределительным диском и приемно-вытяжное устройство, отличающаяся тем, что, с целью повышения производительности и снижения трудоемкости изготовления канатов, она снабжена устройством для свивки проволоки в пряди, установленным между питающим устройством и устройством для свивки прядей в канаты, выполненным в виде расположенных на одинаковом расстоянии от общего центра вращающихся обойм, перед которыми установлена распределительная план«а, а в каждой из обойм смонтированы плавающее кольцо, система роликов и направляющая втулка, обеспечивающие закручивание прядей вокруг своих осей в направлении дальнейшей свивки прядей в канаты.
