Реферат

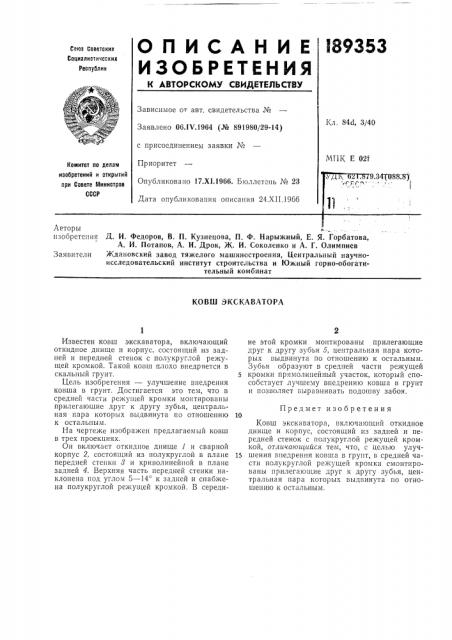

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ссиэ Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл, 84d, 3/40

Заявлено 06.IV.1964 (№ 891980/29-14) с присоединением заявки №

Приоритет

МПК Е 021

Комитет по делам

4 (088.8) 1

Авторы изобретения

Заявители

Д. И. Федоров, В. П. Кузнецова, П. Ф. Нарыжиый, Е. Я. Горбатова, А. И. Потапов, А, И. Дрок, Ж. И, Соколенко и А. Г. Олимпиев

Ждановский завод тяжелого машиностроения, Центральный научноисследовательский институт строительства и Южный горно-обогатительный комбинат

КОВШ ЭКСКАВАТОРА

Известен ковш экскаватора, включающий откидное днище и корпус, состоящий из задней и передней стенок с полукруглой режущей кромкой. Такой ковш плохо внедряется в скальный грунт.

Цель изобретения — улучшение внедрения ковша в грунт. Достигается это тем, что в средней части режущей кромки монтированы прилегающие друг к другу зубья, центральная пара которых выдвинута по отношению к остальным.

На чертеже изображен предлагаемый ковш в трех проекциях.

Он включает откидное днище 1 и сварной корпус 2, состоящий из полукруглой в плане передней стеш и 8 и криволинейной в плане задней 4. Верхняя часть передней стенки наклонена под углом 5 — 14 к задней и снабжена полукруглой режущей кромкой. В середине этой кромки монтированы прилегающие друг к другу зубья 5, центральная пара которых выдвинута по отношению к остальным.

Зубья образуют в средней части режущей

S кромки прямолинейный участок, который способствует лучшему внедрению ковша в грунт и позволяет выравнивать подошву забоя.

Предмет изобретения

Ковш экскаватора, включающий откидное днище и корпус, состоящий из задней и передней стенок с полукруглой режущей кромкой, отличаюи1ийся тем, что, с целью улуч15 шения внедрения ковша в грунт, в средней части полукруглой режущей кромки смонтированы прилегающие друт к другу зубья, центральная пара которых выдвинута по отношению к остальным.

189353

Составитель Э. Ч ))касова

Тег,ред Т. П. Курилко Корректоры: С. Н. Соколова и Л. Е. Марисич

Редактор М. Жиляева

Типография, пр. Сапунова, 2

Заказ 3914/17 Тираж 800 Формат бум. 60 90 /s Объем 0,16 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
